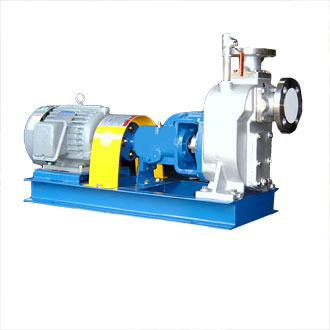

자흡식펌프(슬러지이송용)

단면도

특 징

  • 후드밸브(Foot Valve)가 필요없다.
  • 구조가 간단하며, 분해조립이 용이하고 견고하다.
  • 각종 액체에 사용할 수 있다.
  • 흡입관의 기복이나 공기가 혼합되어 있는 액체도 양수가 가능하다.
  • 배관내에 물이 없어도 펌프에 들어 있는 물만으로도 자흡이 가능하다.

용 도

  • 건축물의 양수, 정화조, 지하조, 지하실 맨홀의 배수용.
  • 건설토목공사 배수용. 살수
  • 농업관개, 살수, 배수용 및 잡수 배수용.
  • 식품화학, 일반공업용.
  • 급수차, 살수차, 믹서 등의 급수용.

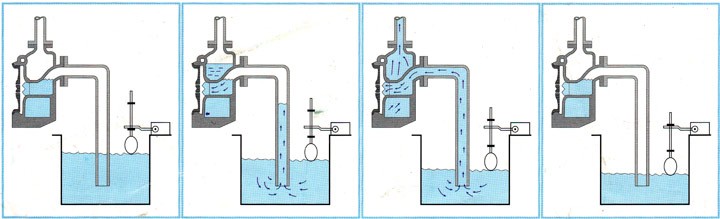

PRIMING CYCLE

축봉장치

밀폐 되어 있는 용기의 접합면에서 내용물이새지않게, 펌프고정부와 회전부사이의 틈에 누수를 막는 장치입니다.

Unbalanced seal
(Standard type)
Outside seal
Balanced seal
(Standard type)		 Gland packing
(Standard type)
1. M/Seal Type을 사용하면 누수를 완전히 차단합니다.
2. M/Seal Type은 Packing Type보다 동력소모를 1/3부터 1/6까지 동력소모를 현저히 줄여줍니다.

표준사양

펌프양식(Model)  KSB형

 최대토출량(MAX Capacity)

 최대전양정(MAX Head)

 회전방향(Rotation)

 회전수(Revoltion)

 2.0㎥/min

 25m(4P기준임)

 구동축에서 보아 반시계방향

 1750rpm(기타 rpm은 주문제작)
 ※ 나사타입 혹은 플랜지타입(10KGB/CM2, RF형) 가능.

펌프재질

부품명/구분 기본재질(Standard)
 케이싱(CASING)
 임펠러(IMPELLER)
 주 축(SHAFT)
 축봉장치(SEALING)		  회주철 GC200
 회주철 GC200
 기계구조용탄소강재 SM45C
 패킹(GRAND PACKING)

*펌프의 특수 재질 옵션(Option)은 당사와 협의하여 제작할 수 있다.

*M/seal 장착은 별도주문 제작 사양임.

 펌프사양



 MODEL  구 경 사   양   M/SEAL   BEARING NO.
흡입 * 토출  m3/min m  HP   부하측 반부하측
 KKSP - 40A 40A * 40A  0.15  10  1  ￠25  6305ZZ  6305ZZ
 KKSP - 40B 40A * 40A  0.15  17  2  ￠30  6306ZZ  6306ZZ
 KKSP - 50A 50A * 50A   0.20  10  2  ￠25  6305ZZ  6305ZZ
 KKSP - 50B 50A * 50A  0.20  17  3  ￠30  6306ZZ  6306ZZ
 KKSP - 65A 65A * 65A   0.40  10  3  ￠25  6305ZZ  6305ZZ
 KKSP - 65B 65A * 65A   0.40  17  5  ￠30  6306ZZ  6306ZZ
 KKSP - 80A 80A * 80A   0.60  12  5  ￠30  6306ZZ  6306ZZ
 KKSP - 80B

80A * 80A

  0.60  17  7.5  ￠30  6306ZZ  6306ZZ
 KKSP - 100A 100A * 100A   0.80  12  7.5  ￠30  6305ZZ  6306ZZ
 KKSP - 100B 100A * 100A   0.80  17  10  ￠30  6306ZZ  6306ZZ
