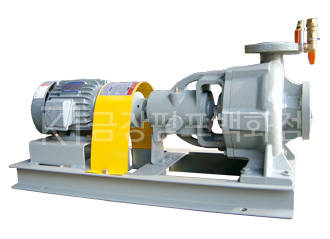

볼텍스 펌프

용 도

  • 아파트 및 빌딩, 건물의 냉각수, 온수 순환용
  • 일반공업용, 농업용, 토목공사용, 냉 온수수순화용, 빌딩처리수용
  • 농수용, 위생용, 선박용, 각종플렌트용

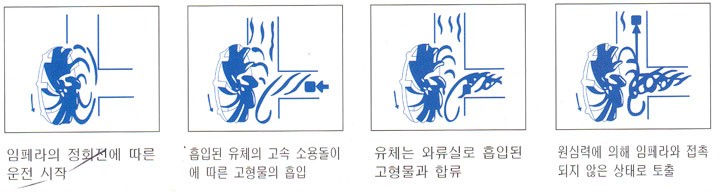

 볼텍스 펌프의 원리

특 징

특수 설계제작된 넓은 와류실과 오픈임펠러(Open Impeller) 사용으로 고형물 및 각종 폐기 슬러지가 임펠러 베인을 통과하지 않고 양수 되므로 수송물이 막힐 염려가 없다.

단면구조

축봉장치

밀폐 되어 있는 용기의 접합면에서 내용물이새지않게, 펌프고정부와 회전부사이의 틈에 누수를 막는 장치입니다.

Unbalanced seal
(Standard type)

Outside seal
Balanced seal
(Standard type)
Gland packing
(Standard type)
1. M/Seal Type을 사용하면 누수를 완전히 차단합니다.
2. M/Seal Type은 Packing Type보다 동력소모를 1/3부터 1/6까지 동력소모를 현저히 줄여줍니다.



패킹형식(PACKING TYPE) 메카니컬씰형식(MECHANICAL SEAL)
 - 초기 설비비가 저렴함. - PACKING TYPE 보다 동력소모를 1/3부터 1/6 동력 소모를 현저히 줄여줍니다.
- 초기 설비비는 높지만 , 운전관리비가 저렵합니다.
- 누수를 완전히 차단합니다.

펌프재질

부품명/구분 기본재질(Standard)
 케이싱(CASING)
 임펠러(IMPELLER)
 주 축(SHAFT)
 축봉장치(SEALING)
 회주철 GC200
 회주철 GC200
 기계구조용탄소강재 SM45C
 패킹(GRAND PACKING)

※ SHAFT, IMPELLER, CASING, 특수재질가능

펌프사양

MODEL

BORE

SPECIFICATION

IMPELLER

CASING

M/SEAL
DIA

BEARING
NO

PACKING
SIZE

(SUC,X DIS)

Q(M3/min)

H(M)

P(KW)

OUT DIA

THICKNESS

40A

Ø50XØ40

0.15

10 1.5

Ø175

7

Ø30

#6306ZZ

8

50A

50 X 40

0.25

10 2.2 175 7 30

6306ZZ

8

65A

65 X 50

0.5 10 3.7 175 7 30

6306ZZ

8

80A

80 X 65

0.9 10 5.5 178 8 30

6306ZZ

8
100A 100 X 80 1.5 10 11 175 8 40 6308ZZ 9.5

40B

50 X 40

0.15 17 2.2 214 8 30

6306ZZ

8

50B

50 X 40

0.25 17 3.7 214 8 30

6306ZZ

8

65B

65 X 50

0.6 17 5.5 214 8 30

6306ZZ

8

80B

80 X 65

1.0 17 7.5 214 8 30

6306ZZ

8
100B

100 X 80

1.5 22 15 240 8 40

6308ZZ

9.5

125B

125 X 100

2.0 22 19 245 9 40

6308ZZ

9.5
