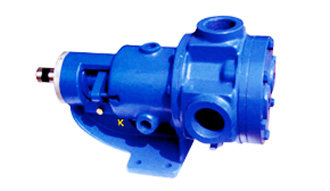

KPPJ 40A~50A

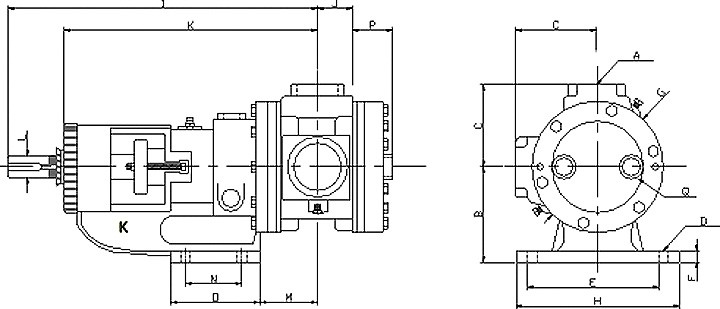

..MODEL NO A B C ..D E F G H I J K L M N O P Q
KPPJ 25 25A 85 65 12 70 15 92 95 167 25 120 16 40 50 122 10
KPPJ 40 40A 90 95 12 130 15 140 165 305 45 250 20 50 60 100 25 1/2PT
KPPJ 50 50A 145 135 14 200 15 210 240 410 50 345 30 70 65 110 40 3/4PT

로타리 기어펌프 공통사양

특 징

  • 저점도에서 고정도까지 모든 액체이송 가능
  • 정, 역회전이 가능하며 효율이 높다
  • 높은 자흡력을 갖고 있어 후드밸브가 필요 없음
  • 맥동이 없으며 분해조립이 간다함
  • 자켓트 부착 (스팀, 열매체유, 냉각수)
  • 정량성이 높다
  • 내마모성과 내열성이 좋다
  • 릴리프밸브부착 (압력조절가능)

용 도

  • 석유화학용   : 아스팔트, 벤젠, 원유, 벙커유, 윤활유, 타르, 폴리올, 수지, 휘발유,                                                              디젤유, 우레탄, 구리스, 열매체유 등
  • 도료&안료용 : 페인트, 접착제, 락카, 바니쉬, 에나멜, 인쇄잉크
  • 용제용          : 톨루엔, MBK, MEK, DOP, 신나, 알코올, DMF, 아세톤, 벤졸
  • 식품용          : 식용유, 고추장, 된장, 꿀, 쵸코렛, 당밀, 과당, 우지, 마가린, 대두유, 올리브유, 땅콩버터,                              아이스크림, 토마토쥬스, 시럽
  • 의약품용      :  치약, 엑기스, 샴푸, 포도당, 연고, 젤라틴 등

점도

  • 요구르트   150 cps  (40℃)
  • 로션         780 cps
  • 꿀           2000 cps (40℃)
  • 젤라틴     3000 cps
  • 버터        3000 cps (40℃)
  • 샴푸        3000 cps
  • 치약       10000 cps

재 질

  • FC15~25, S45C, SUS 304, 316, 316L, Alloy20 (durinet20), Hastelley B/C/D등

사 양

  • 구경 : 25~150A
  • 온도 : 20~350℃
  • 압력 : 0.1~15kg/㎥
  • 점도 : 1~300,000CP
  • 토출량 : 1~2000LPM
  • 회전수 : 30~1200RPM

성능곡선도(PERFORMANCE CURVE)



액체흐름도

PUMP SELECTION TABLE

형식 구경(mm) 점도(CP) 회전수(R.P.M) ..3.5Kg/㎠-G 7Kg/㎠-G
유량(ℓ/min) 동력(Kw) 유량(ℓ/min) 동력(Kw)
KP 25A(1") 600 1200 22 0.92 21 0.96
2,000 900 17 0.75 16 0.75
6,000 720 13 0.75 12 0.85
KP 40A(1½") 500 600 49.2 1.4 37.8 1.6
5,000 400 32.8 1.5 25.2 1.8
50,000 200 16.4 1.46 12.6 1.9
KP 50A(2") 500 420 177.6 3.75 149.9 6.8
5,000 230 97.2 3.5 44.6 5.3
50,000 125 52.8 3.1 44.6 4
KP 65A(2½") 500 420 300 6.50 270 7.5
5,000 230 160 5.75 142 7.5
50,000 125 88 5.4 78 7
KP 80A(3") 500 420 386.4 7.3 347.6 10
5,000 230 211.6 7 190.4 9
50,000 125 115 6.3 103.5 7.5
KP 100A(4") 500 280 698.0 11 630.6 14
5,000 155 386.4 10 353.1 13
50,000 84 209.4 8.5 191.4 11
KP 125A(5") 500 280 1100 15 990 22
5,000 200 795 15 715 22
50,000 100 400 11 360 15
KP 150A(6") 500 230 1590 19 1430 22
5,000 155 985 19 885 22
50,000 100 645 15 580 19
KPG 25A 500 600 25.8 0.75 . .
5,000 400 17.2 0.75 . .
50,000 200 8.6 0.75 . .
KPG 40A 500 600 57.6 1.5 . .
5,000 400 38.4 1.5 . .
50,000 200 19.2 1.5 . .

전개도

그랜드패킹타입

..NO NAME of PARTS ..NO NAME of PARTS ..NO NAME of PARTS
1 LOCK NUT 10 PACKING GLAND BOLT 19 IDLER GEAR
2 LOCK WASHER 11 PACKING GLAND 20 IDLER BUSHING
3 HOUSING OUTNER LIPSEAL 12 PACKING 21 COVER GASKET
4 SNAP TING 13 BRACKET BUSHING 22 IDLER PIN
5 BEARING 14 BRACKET 23 CASING COVER
6 HOUSING INNER LIPSEAL 15 BRACKET BOLT 24 CASING COVER BOLT
7 BEARING HOUSING BOLT 16 BRACKET GASKET
8 BEARING HOUSING 17 CASING
9 PACKING GLAND NUT 18 ROTOR GEAR& SHAFT

메카니칼-씰 타입

..NO NAME of PARTS ..NO NAME of PARTS ..NO NAME of PARTS
1 LOCK NUT 10 SNAP RING 19 IDLER GEAR
2 LOCK WASHER 11 BEARING 20 IDLER BUSHING
3 HOUSING OUTNER LIPSEAL 12 MECHANICAL SEAL 21 COVER GASKET
4 SNAP TING 13 BRACKET 22 IDLER PIN
5 BEARING 14 BRACKET BOLT 23 CASING COVER
6 HOUSING INNER LIPSEAL 15 BRACKET GASKET 24 CASING COVER BOLT
7 BEARING HOUSING BOLT 16 SEAL HOUSING
8 BEARING HOUSING 17 CASING
9 PACKING LIPSEAL 18 ROTOR GEAR& SHAFT

취급주의점

  • 흡입 라인을 가급적 짧게 할 것.
  • 고점도 유체일 경우 펌프선정은 용적 효율저하를 고려할 것.
  • 토출배관에는 역류방지 체크밸브를 장착할 것.
  • 운전시작시 흡,토출 밸브가 개방되게 할 것.
  • 배관에 보온장치가 있을 시 운전 전 예열할 것.
  • 이물질 흡입가능이 있는 경우 흡입라인에 스테레나 또는 휠타를 설치할 것.
  • 토출 배관에 압력밸브를 부착하는 등 오버로드에 대한 대책을 세울 것.
  • 고점도 유체일 경우 배관 마찰 손실을 고려하여 배관크기를 설정할 것.

선정원칙

  • 유체의 점도, 비중, 온도, 내식성등 수치로 펌프재질 선택할 것.
  • 고점도 유체일 경우 흡입배관을 토출배관의 20%~50% 크게 할 것이며 흡,토출 구경이 같을 경우 이송이 원할 치 못하며 엄청난 소음이 발생한다.
  • 회전수는 점도수치가 높을 수록 느린회전(RPM)으로 운행한다.
  • MOTOR선정은 유량과 RPM을 토대로 결정한다.
  • 유채 특성상 온도가 필요하거나 냉각이 필요시 자켓트를 부착한다.
  • 릴리프 밸브 부착시 일정한 압력조절이 되며 운전시 배관파손, 펌프파손, 동력손실, 각종 계기 파손등을 보호한다.
