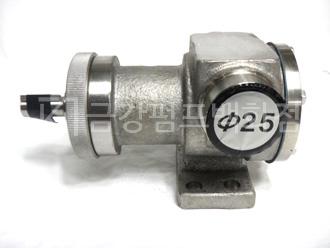

KPMP 25A
로타리 기어펌프 공통사양
특 징
- 저점도에서 고정도까지 모든 액체이송 가능
- 정, 역회전이 가능하며 효율이 높다
- 높은 자흡력을 갖고 있어 후드밸브가 필요 없음
- 맥동이 없으며 분해조립이 간다함
- 자켓트 부착 (스팀, 열매체유, 냉각수)
- 정량성이 높다
- 내마모성과 내열성이 좋다
- 릴리프밸브부착 (압력조절가능)
용 도
- 석유화학용 : 아스팔트, 벤젠, 원유, 벙커유, 윤활유, 타르, 폴리올, 수지, 휘발유, 디젤유, 우레탄, 구리스, 열매체유 등
- 도료&안료용 : 페인트, 접착제, 락카, 바니쉬, 에나멜, 인쇄잉크
- 용제용 : 톨루엔, MBK, MEK, DOP, 신나, 알코올, DMF, 아세톤, 벤졸
- 식품용 : 식용유, 고추장, 된장, 꿀, 쵸코렛, 당밀, 과당, 우지, 마가린, 대두유, 올리브유, 땅콩버터, 아이스크림, 토마토쥬스, 시럽
- 의약품용 : 치약, 엑기스, 샴푸, 포도당, 연고, 젤라틴 등
점도
- 요구르트 150 cps (40℃)
- 로션 780 cps
- 꿀 2000 cps (40℃)
- 젤라틴 3000 cps
- 버터 3000 cps (40℃)
- 샴푸 3000 cps
- 치약 10000 cps
재 질
- FC15~25, S45C, SUS 304, 316, 316L, Alloy20 (durinet20), Hastelley B/C/D등
사 양
- 구경 : 25~150A
- 온도 : 20~350℃
- 압력 : 0.1~15kg/㎥
- 점도 : 1~300,000CP
- 토출량 : 1~2000LPM
- 회전수 : 30~1200RPM
성능곡선도(PERFORMANCE CURVE)
액체흐름도
PUMP SELECTION TABLE
| 형식 |
구경(mm) |
점도(CP) |
회전수(R.P.M) |
..3.5Kg/㎠-G |
7Kg/㎠-G |
| 유량(ℓ/min) |
동력(Kw) |
유량(ℓ/min) |
동력(Kw) |
| KP |
25A(1") |
600 |
1200 |
22 |
0.92 |
21 |
0.96 |
| 2,000 |
900 |
17 |
0.75 |
16 |
0.75 |
| 6,000 |
720 |
13 |
0.75 |
12 |
0.85 |
| KP |
40A(1½") |
500 |
600 |
49.2 |
1.4 |
37.8 |
1.6 |
| 5,000 |
400 |
32.8 |
1.5 |
25.2 |
1.8 |
| 50,000 |
200 |
16.4 |
1.46 |
12.6 |
1.9 |
| KP |
50A(2") |
500 |
420 |
177.6 |
3.75 |
149.9 |
6.8 |
| 5,000 |
230 |
97.2 |
3.5 |
44.6 |
5.3 |
| 50,000 |
125 |
52.8 |
3.1 |
44.6 |
4 |
| KP |
65A(2½") |
500 |
420 |
300 |
6.50 |
270 |
7.5 |
| 5,000 |
230 |
160 |
5.75 |
142 |
7.5 |
| 50,000 |
125 |
88 |
5.4 |
78 |
7 |
| KP |
80A(3") |
500 |
420 |
386.4 |
7.3 |
347.6 |
10 |
| 5,000 |
230 |
211.6 |
7 |
190.4 |
9 |
| 50,000 |
125 |
115 |
6.3 |
103.5 |
7.5 |
| KP |
100A(4") |
500 |
280 |
698.0 |
11 |
630.6 |
14 |
| 5,000 |
155 |
386.4 |
10 |
353.1 |
13 |
| 50,000 |
84 |
209.4 |
8.5 |
191.4 |
11 |
| KP |
125A(5") |
500 |
280 |
1100 |
15 |
990 |
22 |
| 5,000 |
200 |
795 |
15 |
715 |
22 |
| 50,000 |
100 |
400 |
11 |
360 |
15 |
| KP |
150A(6") |
500 |
230 |
1590 |
19 |
1430 |
22 |
| 5,000 |
155 |
985 |
19 |
885 |
22 |
| 50,000 |
100 |
645 |
15 |
580 |
19 |
| KPG |
25A |
500 |
600 |
25.8 |
0.75 |
. |
. |
| 5,000 |
400 |
17.2 |
0.75 |
. |
. |
| 50,000 |
200 |
8.6 |
0.75 |
. |
. |
| KPG |
40A |
500 |
600 |
57.6 |
1.5 |
. |
. |
| 5,000 |
400 |
38.4 |
1.5 |
. |
. |
| 50,000 |
200 |
19.2 |
1.5 |
. |
. |
전개도
그랜드패킹타입
| ..NO |
NAME of PARTS |
..NO |
NAME of PARTS |
..NO |
NAME of PARTS |
| 1 |
LOCK NUT |
10 |
PACKING GLAND BOLT |
19 |
IDLER GEAR |
| 2 |
LOCK WASHER |
11 |
PACKING GLAND |
20 |
IDLER BUSHING |
| 3 |
HOUSING OUTNER LIPSEAL |
12 |
PACKING |
21 |
COVER GASKET |
| 4 |
SNAP TING |
13 |
BRACKET BUSHING |
22 |
IDLER PIN |
| 5 |
BEARING |
14 |
BRACKET |
23 |
CASING COVER |
| 6 |
HOUSING INNER LIPSEAL |
15 |
BRACKET BOLT |
24 |
CASING COVER BOLT |
| 7 |
BEARING HOUSING BOLT |
16 |
BRACKET GASKET |
|
|
| 8 |
BEARING HOUSING |
17 |
CASING |
|
|
| 9 |
PACKING GLAND NUT |
18 |
ROTOR GEAR& SHAFT |
|
|
메카니칼-씰 타입
| ..NO |
NAME of PARTS |
..NO |
NAME of PARTS |
..NO |
NAME of PARTS |
| 1 |
LOCK NUT |
10 |
SNAP RING |
19 |
IDLER GEAR |
| 2 |
LOCK WASHER |
11 |
BEARING |
20 |
IDLER BUSHING |
| 3 |
HOUSING OUTNER LIPSEAL |
12 |
MECHANICAL SEAL |
21 |
COVER GASKET |
| 4 |
SNAP TING |
13 |
BRACKET |
22 |
IDLER PIN |
| 5 |
BEARING |
14 |
BRACKET BOLT |
23 |
CASING COVER |
| 6 |
HOUSING INNER LIPSEAL |
15 |
BRACKET GASKET |
24 |
CASING COVER BOLT |
| 7 |
BEARING HOUSING BOLT |
16 |
SEAL HOUSING |
|
|
| 8 |
BEARING HOUSING |
17 |
CASING |
|
|
| 9 |
PACKING LIPSEAL |
18 |
ROTOR GEAR& SHAFT |
|
|
취급주의점
- 흡입 라인을 가급적 짧게 할 것.
- 고점도 유체일 경우 펌프선정은 용적 효율저하를 고려할 것.
- 토출배관에는 역류방지 체크밸브를 장착할 것.
- 운전시작시 흡,토출 밸브가 개방되게 할 것.
- 배관에 보온장치가 있을 시 운전 전 예열할 것.
- 이물질 흡입가능이 있는 경우 흡입라인에 스테레나 또는 휠타를 설치할 것.
- 토출 배관에 압력밸브를 부착하는 등 오버로드에 대한 대책을 세울 것.
- 고점도 유체일 경우 배관 마찰 손실을 고려하여 배관크기를 설정할 것.
선정원칙
- 유체의 점도, 비중, 온도, 내식성등 수치로 펌프재질 선택할 것.
- 고점도 유체일 경우 흡입배관을 토출배관의 20%~50% 크게 할 것이며 흡,토출 구경이 같을 경우 이송이 원할 치 못하며 엄청난 소음이 발생한다.
- 회전수는 점도수치가 높을 수록 느린회전(RPM)으로 운행한다.
- MOTOR선정은 유량과 RPM을 토대로 결정한다.
- 유채 특성상 온도가 필요하거나 냉각이 필요시 자켓트를 부착한다.
- 릴리프 밸브 부착시 일정한 압력조절이 되며 운전시 배관파손, 펌프파손, 동력손실, 각종 계기 파손등을 보호한다.
