Magnetic gear pump ( Metering pump )

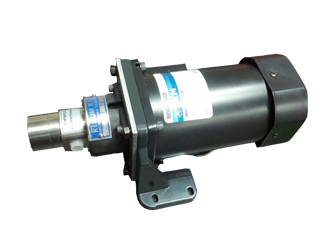

Magnetic gear pump

SUS 316(XK Series) 내화학성(PK Series) 내마모용(YT Seires)


펌프특징

  Magnetic gear pump 는 저점도의 휘발성이 있는 액체에서 부터 고점도(3000CPS) 유체 이송까지 정량이송

이 가능하며 내구성이 좋아 장기간 사용 가능한 펌프입니다. 유해물질제한지침 ROHS, 미국 전기/전자제품

안전규격(UL)및 유럽 전기/전자 제품안전규격 (CE)인증을 획득한 제품으로 우수성이 인증된 제품입니다.

또한 구조가 간단하여 분해, 조립이 용이합니다

SS316 , PPS 재질 케이싱으로 이뤄져 있으며, 기어는 PEEK 재질 , TUNGSTEN-COBALT ALLOY로

이루어져 고온, 내화학성에 강하게 만들어져 MEK, 톨루엔, 강한독성, 인화성, 부식성 액체를 이송 가능 합니

다.  또한 Seal-Less 구조로 누액 발생이  없어 어느 펌프 보다 안전하게 액체를 이송하실수 있습니다.

  • 고점도 무맥동 정량펌프
  • 뛰어난 자흡능력
  • 토출압력 최대 10Kgf/cm2
  • 유량 : 수십cc ~ 7300cc/min

주의사항

  • 공회전을 금지해 주십시오 : Pump 내부의 축수부는 사용하는 액체에 의해 냉각 및 윤활 작용을 하고 있습니다. 공운전을 하면 축수부의 온도상승으로 축수부의 균열 등 손상이 있습니다. 회전방향 확인등을 위해 공운전을 한 경우 수초 이내에 정지하고 재운전시에는 적어도 30분 후에 펌프가동을 하여 주십시오.
  • 원칙적으로 압입배관에 사용해 주십시오. 자흡식으로 사용시에는 별도로 문의해 주십시오. 흡입측 배관은 케버테이션 방지를 위해 가능한 짧게 해주십시오.

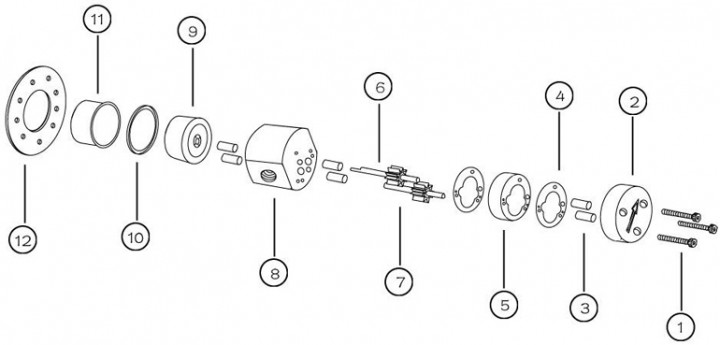

부품상세도

1

Screw

5

Pump Body

9

Internal Magnetic Ring

2

Rear Cap

6

Driving Gear

10

Sealing Gasket

3

Shaft Sleeve

7

Driven Gear

11

Cover of Magnetic Pole

4

Sealing Film

8

Front Cap

12

Connecting Plate

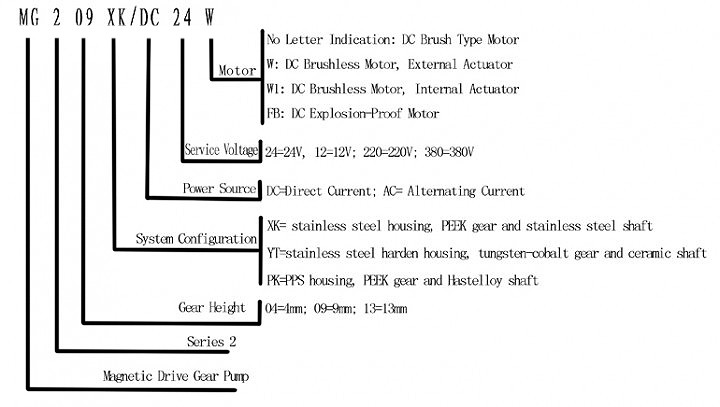

모델명 설명



사용용도

  • 화   학 : 아세톤, 신나, 벤졸, 톨루엔, DMF,  MEK,(용제류), 냉매, 암모니아(NH3), 이산화탄소(CO2)            (Chemical), 염화수소(HCL), 요소수, 주물사 경화제등
  • 오   일 : 원유, 휘발유, 디젤, 벙커유, 윤활유, 열매체유, 타르아스팔트, 구리스, 폴리올,수지, 우레탄
  • 식   품 : 우유, 과당, 꿀, 식용유, 우지, 버터 , 마가린, 초콜렛, 고추장, 된장등
  • 도   료 : 페인트, 접착제, 바니쉬, 라커, 에나멜, 인쇄잉크,
  • 의약품 : 치약, 연고, 시럽, 포도당, 엑기스 , 젤라틴, 샴푸 등
  • 윤  활  : 기어,기계류의 특수 오일 공급, 오일 미스트 또는 스프레이
  • 냉  각  : WATER등 정량토출, 기계류,용접기(건)
  • 의료기, 수술장치, 레이져, 실험장비, 염색산업의 조색 및 각종약품정량주입

산업분야

  • 의료기, 수술장치, 레이져, 실험장비, 염색산업의 조색 및 각종약품정량주입

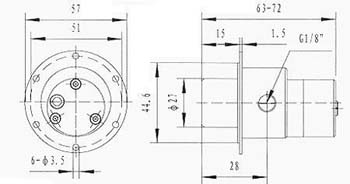

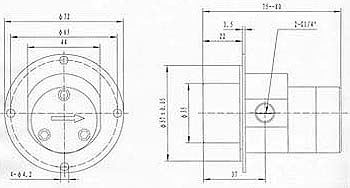

외형도

MG200 MG300

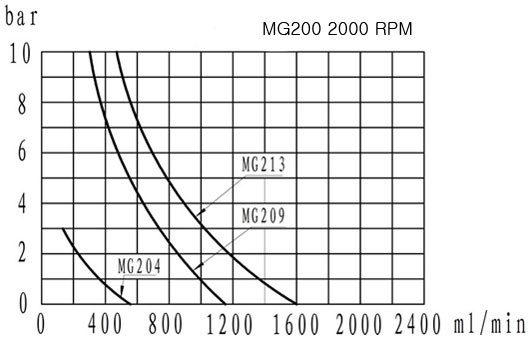

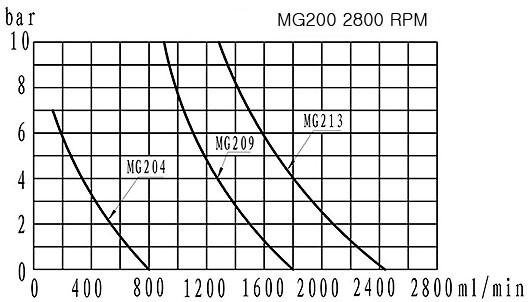

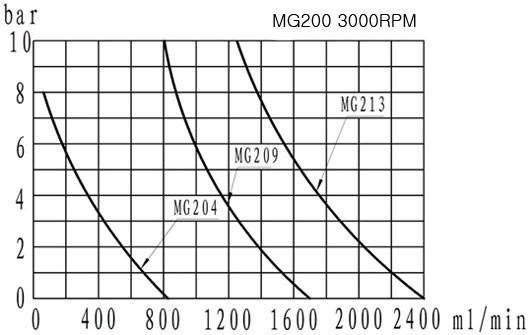

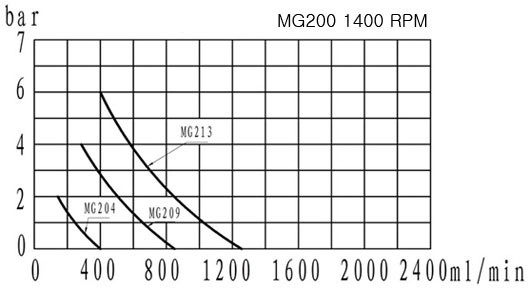

성능곡선도 MG200XK

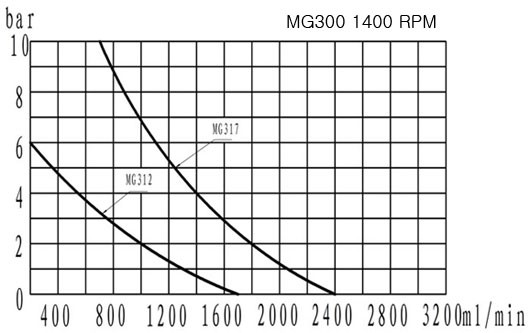

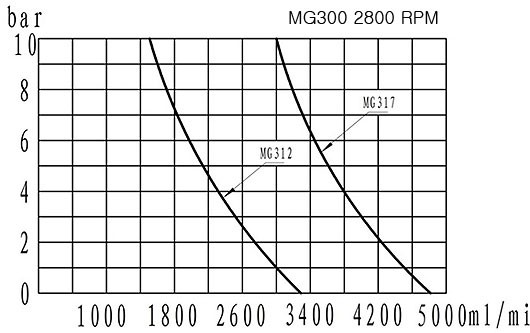

성능곡선도 MG300XK
