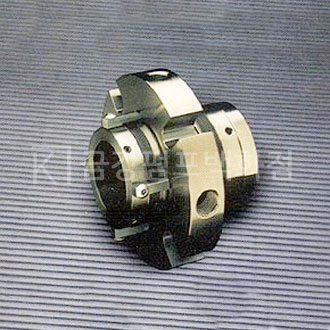

NO.14 S1500 TYPE (Double Metal bellows cartrige Seal)

Operating Limits

  • Pressure : 30kg/㎠ . G
  • Temp : -30℃~+220℃
  • Speed : 25m/sec .
  • Size : 20mm-250mm

Applications

  • pumps
  • Mixer
  • Agitator

Dimensions in mm

SIZE D D1 D2 D3 D4 L1 L2 N
DIA IZE     MIN MAX     MIN
028 25 28 95 42.2 44 49 43 50.8 70
032 28 32 98 46 48 52 43 50.8 76.2
035 32 35 108 49.2 51 55 42.5 50.8 79.4
040 35 40 120 55.5 58 65 44.5 50.8 95.2
045 40 45 120 58.7 61 68 44.5 50.8 95.2
050 45 50 127 65.1 67 74 47.5 50.8 98.4
055 50 55 152 71.4 73 84 47.5 50.8 111.1
060 55 60 165 74.6 77 87 47.5 50.8 117.5
065 60 65 168 84.1 86 96 52.5 53.1 127
070 65 70 184 87.3 89 100 52.5 53.1 146
