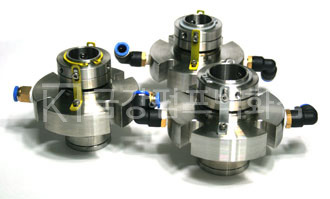

NO.15 DOUBLE CARTRIDGE SEAL

Operation Limits

  • Pressure : 30kg/㎠ . G
  • Temp : -30℃~+220℃
  • Speed : 25m/sec .
  • Size : 20mm-250mm

Applications

  • pumps
  • Mixer
  • Agitator

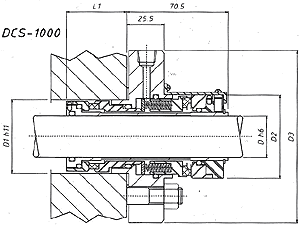

Dimensions in mm

SIZE D D1 D2 D3 L1 K B.C.D.
Min Max
020 20 39 44 105 38.5 14 69 86
025 25 44 49 105 38.5 14 79 86
030 30 49 54 105 38.5 14 79 86
035 35 54 59 115 38.5 14 84 96
040 40 59 64 130 38.5 14 89 111
045 45 64 69 140 38.5 14 94 121
050 50 69 74 140 38.5 14 99 121
055 55 74 79 155 38.5 17 110 131
060 60 79 84 155 38.5 17 115 131
065 65 84 89 165 38.5 17 120 141
070 70 95 100 200 42.5 17 131 176
075 75 100 105 205 42.5 17 136 181
080 80 105 110 210 42.5 17 141 186
085 85 110 115 215 42.5 17 146 190
090 90 115 120 220 42.5 21 158 190
095 95 120 125 225 42.5 21 163 195
100 100 125 130 230 42.5 21 168 200
110 110 135 140 240 24.5 25 185 204
120 120 145 150 250 42.5 25 195 214
130 130 155 160 260 42.5 25 205 224
140 140 165 170 270 42.5 25 215 234
150 150 175 180 280 42.5 25 225 244
