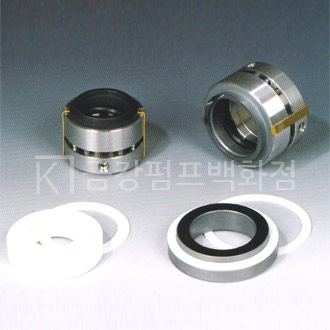

NO.8 CH1(Outside Seal)

특징 및 용도

  • 외장형 씰, 부식성이 강한 유체 각종화공약품, 기타
  • Type1 : Rotary TC or SIC Stationary TC or SIC,
  • Type2 : Rotary CARBON Stationary TC or SIC

APPLICATION RANGE

Max pressure Full vaccuum up to 4kg/㎤
Temperature range -20℃ ~ +200℃
Max Velocity 10m/sec
Max Viscosity 100cp
Slurry up to 0 1%

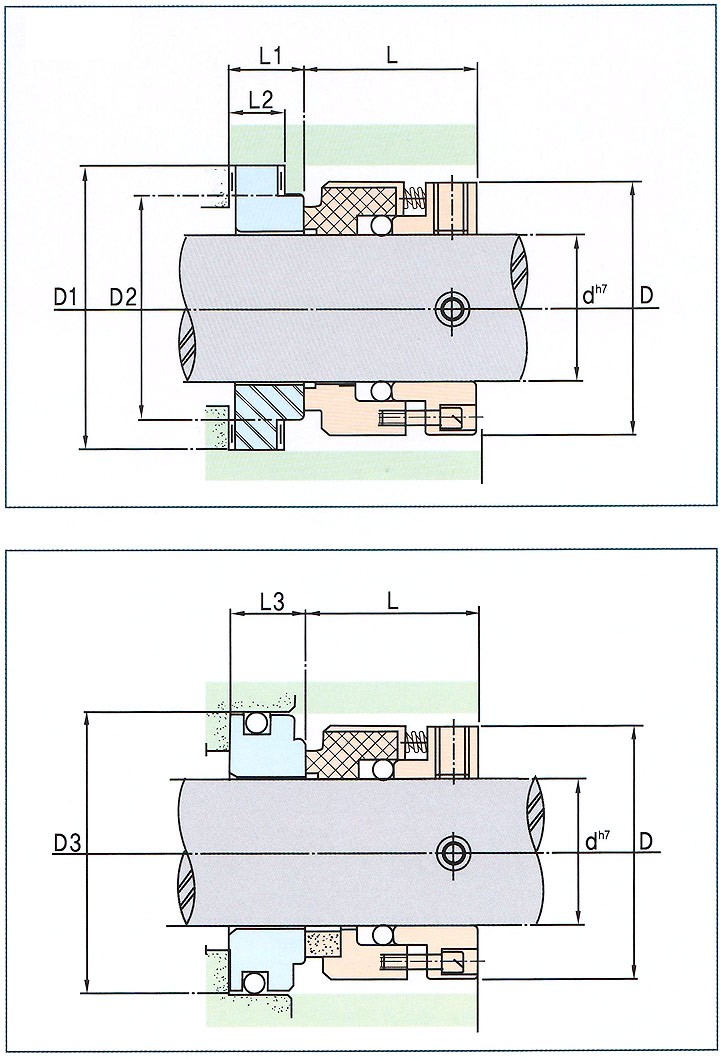

외형치수도

※ 유체의 특성이 강한 부식력을 가지고 있는 유체의 Sealing에 적용되는 Model로써 Outside Seal로 사용된다.

※ Seal Hardware는 Product와 접촉하지 않고 고정부와 회전부 섭동재질과 Packing에만 접촉하므로 내산 Pump등에 사용할 수 있다.

※ 내식력은 뛰어나지만 Slurry가 다량 함유된 유체나 고압, 고속의 운전조건에는 사용할 수 없는 한계를 가지고 있다.

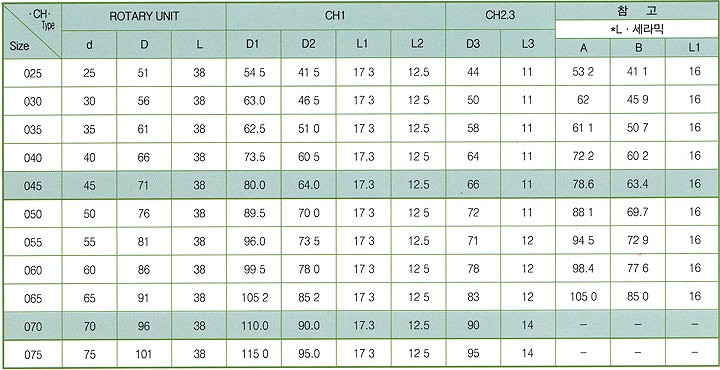

Dimensional Table
