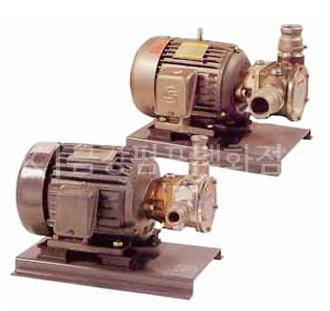

직결 MONO FLEX 펌프

직결모노플렉스(M-FLEX) 펌프F타입 직결형의 특징

  1. 강력한 자흡력(최대 9m)으로 Foot valve가 필요없다.
  2. 임펠라가 플렉시블하여 각종 슬러지 이송에 적합하다.
  3. 뻘, 토사, 축분, 슬러지가 함유된 폐수이용에 적합하다.
  4. 공기빼기, 물채우기가 필요없이 설치 운전이 간편하다.
  5. 임펠라가 특수고무, 특수우레탄 고무로 되어있다.
  6. 부품교환이 용이하다, 전면커버만 풀면 임펠라를 교환한다.
  7. 임펠라는, N고무, H고무, F고무, U고무등 액성에 따라 장착한다.
  8. 메키니컬씰은 SiC:세라믹, 가본:세라믹 더블로 장착한다.

용 도

  • 각종오, 폐수슬러지, 돈분, 우분, 정화종, 뻘, 토사, 농축산오폐수, 액상사료공급 및 부산물 이송.
  • 젓갈류(새우젓, 멸치젓, 까나리젓) 고추장, 카레, 식용유, 간장, 우유, 막걸리, 음료수, 각종식품 이송.
  • 황산, 황산철, 황산동, 염산, 염화철, 질산, 염료, 인산, 초산, 가성소다, 기타화공약품 이송.
  • 윤활유, 오일, DOP, 각종폐유, 석유, 경유, 신나, 휘발유, 절삭유, 신선유, 압연유, 기타유류 이송.

케이싱 / 샤프트 재질

FCD45, SUS304, SUS314, SUS316L, ALLOY-20 SR-50A, HastelloyB,C,CD4MCu, BRONZE, 기타 특수재질 제작가능

M-FLEX 펌프 F타입 펌핑원리도

M-FLEX펌프는 원심력을 이용한 용적식 펌프이므로 임펠라의 날개사이에 액체를 안고 회전하여 날개가 휘어지며 액체를 내미는 식이다.

예)1번날개가 10번 캠으로 부터 떨어지면서 액체를 빨아들여 회전하여 5번 날개위치부터 회전력으로 액체를 내뿌리고 3번 날개 위치부터 10번캠에 부딪치며 잔량을 내미는시에 반복 작동으로 저 rpm에서도 펌핑이 가능하며 흡입구에 볼발브을 부착하여 흡입량을 조절하여 정량을 펌핑할 수 있으며 rpm을 조정하여 정량을 이송할 수 있는 원리다.

모노플레스(M-FLEX)펌프 직결형 사양

모델명

흡입
구경
(mm)

토출
구경
(mm)

동력
(HP)

토출
압력
kg/㎠

흡입구, 2-PS
토출구,
2-flange

토출량(ℓ/min)

4P 6P 1,750rpm 1,120rpm 850rpm 700rpm 550rpm
 KS-R10 10 10 1/4 1/4 2 2-PS3/8" 20 13 10 8 6
 KS-R10F 1/2 1/4 5 2-PS3/8" 22 14 11 9 7
 KS-R15 15 15 1/4 1/4 2.2 2-PS1/2" 35 22 17 14 11
 KS-R15F 1/2 1/4 5 2-PS1/2" 38 24 18 15 12
 KS-R20 20 20 1/2 1/4 2.5 2-PS3/4" 60 38 29 24 19
 KS-R20F 1 1/2 5 2-PS3/4" 65 41 31 25 20
 KS-R25 25 25 1 1/2 2.5 2-PS1" 80 51 39 32 25
 KS-R25F 2 1 4 2-PS1" 85 54 41 34 27
 KS-R25SW 2 1 5 2-PS1" 110 70 53 44 34
 KS-R32 32 32 2 1 2.5 2-PS1X1/4" 100 64 49 40 32
 KS-R32FW 3 2 5 2-PS1X1/4" 140 90 68 56 44
 KS-R40 40 40 2 2 3 2-PS1X1/2" 180 115 87 71 56
 KS-R40FW 3 2 5 2-PS1X1/2" 190 122 92 75 60
 KS-R40SW 5 3 5 2-PS1X1/2" 250 160 121 99 78
 KS-R50 50 50 3 2 3 2-PS2" 240 154 117 96 76
 KS-R50FW 5 3 4.5 2-PS2" 260 166 126 103 82
 KS-R50SW 5 3 5 2-PS2" 305 195 148 122 96
 KS-R65 65 65 5 3 3.5 2-PS2X1/2" 320 205 155 128 100
 KS-R65FW - 5 4.5 2-PS2X1/2" - 240 182 150 118
 KS-R65SW 7.5 5 5 2-PS2X1/2" - 390 296 244 142
 KS-R80FW 80 80 - 5 4.5 2-112X122,flange - 320 242 199 157
 KS-R80SW 80 80 - 7.5 5 2-65A flange - 450 341 281 221
 KS-R100FW 95 95 - 7.5 5 2-80A flange - 540 409 337 265

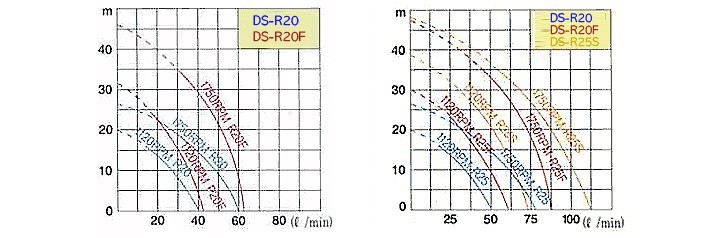

M-FLEX 펌프 성능곡선도
