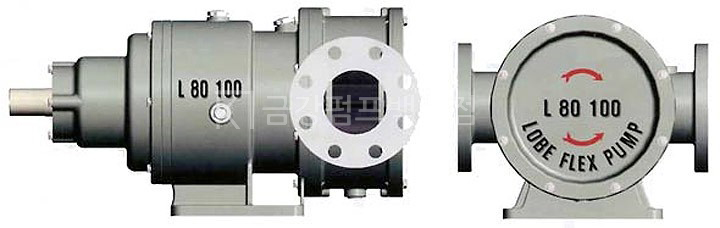

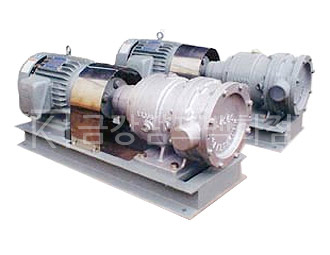

LOBE FLEX PUMP

특 징

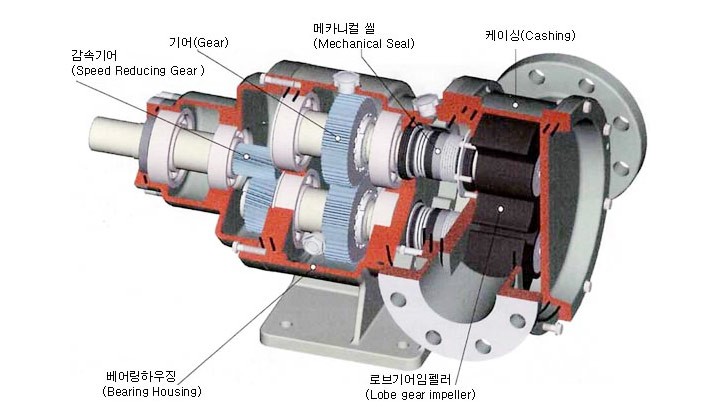

1. 감속기어 ( Speed Reducing Gear)
   펌프 자체에 감속기를 부착하여 범용 모터 사용이 가능하다. 점도에 따라 펌프 회전을 870rpm, 700rpm, 550rpm, 450rpm,350rpm 까지 선정 할 수 있다.
2. 기어 (Gear)
   SCM4종의 소재를 소둔 처리 후 가공하여 고주파 열처리한 제품으로 변형이 없고, 고속 회전시 소음이 없고, 마찰마모가 없으므로 로브기어엠펠러의 공차를 최소화 한다.
3. 메카니컬 씰 ( Mechanical Seal)
   메카니컬 씰은 Sic : Sic, Sic:세라믹, 카본:세라믹으로 되어 있으며 더블로 장착한다.  고압용 씰과 슬러지용 씰 약품용 씰이 있으며, 이송할 액상에 따라 선정한다.
4. 케이징 (Casing)
   케이징 내부와 흡입 토출구를 기어치차기장과 동일하게 설계하여 100%흡입과 97%토출이 가능하며 고속회전 시 케비테이션 현상이 일어나지 않고 맥동이 없다. 고형물질(딸기, 포도알, 복숭아, 스브안)등을 터뜨리지 않고 원형 그대로 이송이 가능하다.
5. 베어링 하우징 (Bearing Housing)
   베어링 중간판과 베어링 고정판을 조립식으로 하여 분해 조립이 용이하고 펌프케이싱, 흡입구, 토출구를 360도 회전할 수 있게 설계되어 설치 공간위치에 따라 조립이 가능하다.
6. 로브기어임펠러 (Lobe gear impeller)

   • 로브기어 임펠러 외면에 특수 고무 코팅을 하여 고속 회전이 가능하며 흡입력이 뛰어나 최고750mmHg 진공이 발생되며 고압으로 이송이 가능하고 사용압력이 최고 30Kg 압력까지 이송이 가능하다.

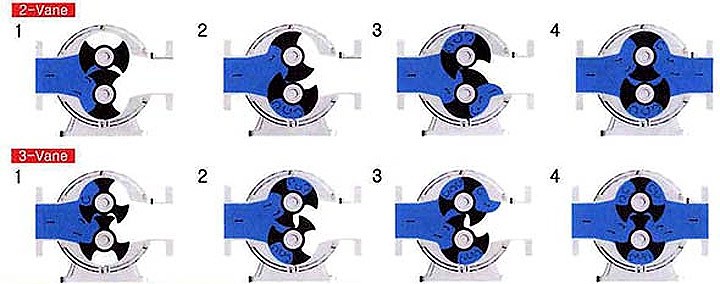

   • 기어치차가 2-Vane, 3-Vane형이 있으므로 이송물체 크기에 따라 선정이 가능하고, 고점도 유체 이송시 저 rpm에도 맥동이 적다.
   • 기어의 굴곡선을 바가지 형으로 설계하여, 케이싱 내면으로부터 로브기어 중심으로 이동시켜 회전하므로 케이싱 마모를 없앴다.
   • 로브기어 임펠러 외면과 케이싱 내면과의 닿는 면적이 많아 고 압력이 발생하며 케이싱 마모가 있을 시에도 크게 지장없이 이송가능하고 모서리가 진 물체(모래, 자갈등)등의 어떠한 물체라도 기어치차 크기의 최대까지 이송이 가능하다.

 유체 흐름도

 재 질

• 케이싱*샤프트 재질 (Material of casing & shaft)
  • FCD45, Bronze, SUS304, SUS316, SUS316L, CD4MCU, ALLOY-20, SR-50A, Hastelloy B, C, Titanium, 기타 특수 재질 가능.
• 로브기어임펠러 재질 (Material of Lobe Gear Impeller)
  • 특수고무 코팅 - Bronze, SUS316, Hastelloy B, C
  • Metal - SUS316, SUS316L, Titanium
  • 수지 - Teflon, PVDF, MC, nylon, PP, PE
  • 기타 특수 재질 가능

 용 도

• 고 흡입을 필요로 하는 적용 처(최고 9.5m)
• 고점도 유체 이송을 필요로 하는 적용 처(최고 300,000cps)
• 마모성 슬러리, 슬러지 유체를 고압으로 이송하는 적용 처 - 모래, 자갈, 콘크리트, 몰타르, 뻘, 진흙, 소석회, 분뇨, 페인트, 구리스, 플라스틱 수지류, 기타 필터프레스 공정, 스프레이 공정.
• 고형물의 손상 없는 이송을 필요로 하는 적용 처(이송물체크기 7~61mm) - 체리, 당액, 잼, 마가린, 꿀, 카레, cy코렛, 고추장, 된장, 딸기, 까나리젓, 멸치젓, 기타 원형 그대로의 이송을 원하는 물체.
• 기타 정량성을 필요로 하는 적용 처 - 약품주입, 정량포장, 정량이송 등
• 사용온도 - 고무코팅기어, 수지기어 사용시 최고 200도 Metal기어 사용시 최고 450도.
