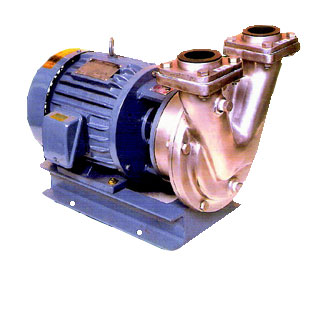

진공 자흡식 펌프

특 징

  • 독특한 자흡방식 설계(Liguid-Ring De-sign)에 의해 펌프내에 최초 만수만 하면 공기 흡입운전을 하여도 계속 운전이 되고 강력한 자흡력(청수상온압기준 자흡고 8M최대)이 발생되어 혼기액 및 고농도, 고점성액 및 비중이 낮은 액체의 자흡유송을 해결하게 되어 완전 자흡식이라고 호칭합니다. (KS B 6305 : 자흡식 원심펌프의 시험 및 검사방법에 따라 시험)
  • 공동발생현상(Cavitation)에 극히 강하고 완전히 축봉(Mechanical Seal Type)되므로 휘발성액, 고온액, 기포액, 응축수, 진공탱크내의 인발용등의 유체이송 및 압송에 혁신적인 성능을 발휘합니다. (흡입진공도 715 MMHG G.까지 발생, 온도 180도까지 이송)
  • 흡입측 배관의 흡기 및 유송액 부족(Minimum Flowrate)으로 인한 공회전, 펌프 정지시의 역류에 의한 물빠짐, 토출측의 맥동, 진동등도 없이 안심하고 사용하게 됩니다. (흡입측에 설치되는 푸-드 밸브가 필요없음)
  • 구동부의 회전방향(모터 회전방향) 변경에 따라 흡입과 토출을 바꾸어 사용할 수 있으며, 펌프의 냉각장치 및 스팀자켓도 제작 가능합니다.
  • 공정 중에 설치하면 흡입, 토출 배관의 분리 없이 10분 이내 분해, 조립이 가능하여 유지, 보수가 간단합니다.

임펠러 형상

표준사양

구 경 (mm)

유 량 (ℓ/min)

양 정 (m)

동 력 (HP)

25 0.07 12 1
16 2
40 110 12 2
18 3
50 140 12 3
50 160 20 5
50 200 20 7.5
65 300 18 7.5
65 23 10
80 600 20 15
80 25 20
100 1000 25 25
30 30

 재 질

  • GC20 -SSC13 -SSC14

흡입력 비교

 자흡식 이송펌프 적용

① 흡입력이 대단히 우수하여 정상적인 운전상태에서 기포나 GAS가 포함된 상태도 펌핑이 양호합니다. 응축수 탱크내의 응축수 펌핑시 일반원심 펌프에서는 흡입력 부족으로 그림과 같이 Venturi를 흡입쪽에 사용하여 펌핑하므로 설치 및 동력비가 많이 듭니다.





 ② 액체와 기체가 혼합된 상테에서의 펌핑이 우수합니다. 케이싱 구조가 Side Channel Type이고 임펠러는 Vane Wheel Type이므로 흡입력이 대단히 우수하여 비중이 낮은 액체가 주위온도에 의하여 기포가 생성되어도 Jsp Pump는 펌핑이 양호합니다







③ 흡입필터네에 진공압력이 발생하므로 필터링이 더 빠르게 일어나며 필터링시 생성된 액체 및 기체가 포함되 생성물을 배출시 우수한 성능을 발휘합니다.



④ Plastic 금형의 압송식 냉각방식에서 진공 흡입식 냉각방식으로 변화시켜 금형내의 냉각수압력을 고진공 상태로 떨어뜨린후 흡입하므로 금형의 누수를 방지함은 물론 금형의 온도조절 및 Gas Venting의 혁신적인 효과를 얻게 되었습니다.





 ⑤ 진공 탱크내의 증류 및 건조 또는 폭방성 가스, 유독가스를 뽑아낼 때 사용합니다.







⑥ 용기내의 유체를 흡입하여 이송할 때 사용, 마지막 까지 이송할 수 있습니다.







⑦ 수봉식 진공펌프가 작동하여 탱크내에 고진공이 걸린 상태에서 뽑아내어 이송할 때 사용하며, non-return valve는 특수 설계품으로 제작하였습니다.





⑧ 드럼내의 유체를 뽑아 저장탱크까지 옮길때 사용하며, 흡입력이 대단히 우수합니다.









⑨ 흡입력이 우수하여 탱크 밑바닥의 슬러지를 빨아내는데 최적합 합니다. 일명 "Tank Cleaner"라고도합니다. 특히 주유소 청소 혹은 도금공장의 슬러지 탱크 청소용으로 사용됩니다.
