소형 고속 블로워(High speed mini ring blower)

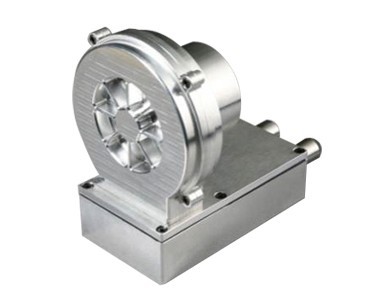

소형고속 재생형 유체기계 (High Speed Mini-Regenerative Blower) 의 작동 원리는 산업용 링 블로워와 동일하며 산업용과는 달리 BLDC 모터 (Brushless Direct Current Motor) 를 채용하여 각 모델에 따른 최적화된 제어부 (Integrated Motor Driver) 에 의한 속도의 가변을 통하여 임펠러의 회전 수를 조정하고 그에 따른 풍량과 풍압의 선택적 사용과 사양점 에서의 최적화된 운전을 가능하게 한다. 이에 따른 특징으로 토크 대비 높은 속도 및 고효율 그리고 저소음이 있으며 경량화와 소형화를 함께 실현한 제품이다.
< Integrated Motor Drive >

< Brushless Direct Current Motor >

소형고속 재생형 블로워의 구성은 공력부와 전동부 그리고 제어부로 크게 구분되며 소음 저감을 위한 소음기가 별도 탈 부착이 가능하며 블로워 몸체 부분만의 단독 사용이 가능하다. 블로워에 적용된 임펠러는 전산유체역학 (CFD, Computational Fluid Dynamics) 을 통하여 최적화된 사이드채널 타입 모델이며 입출구의 손실을 최소화한 고효율 제품으로 설계 제작되었다.
< 블로워 몸체 > < 사이드체널 타입 임펠러 >

< 소형고속 블로워 3차원 형상 > < 탈부착 소음기 3차원 형상 >

최근 가정용 연료전지의 스택에 공기를 공급하거나 수소를 재순환하는 장치로 적용하려는 연구가 활발히 이루어 지고 있으며 산소호흡기 등과 같이 제한된 공간에서의 흡입과 토출을 적용한 각종 의료용 기기 및 산업용 이송장치 등으로 사용되는 등 소형고속 블로워의 그 적용범위는 다양하다 할 수 있다.

전모델 사양 요약표



MINI-H100 12 18 1 3915 160 4 134 4 53
24 90 3 8300 313 9 267 9 53
MINI-H200 12 43 1.5 4800 247 6 220 6 56
24 230 6.8 8900 500 17 470 16 56



MINI - H100 (DC 12V, DC 24V)


MINI-H100 전압
12V 24V
블로워 최대 풍량 (lpm) 160 313
최대 압력 (kPa) 4 9
소음기 적용 최대 풍량 (lpm) 134 267
최대 압력 (kPa) 4 9
소음 (dB) 53 53
모터 최대 소비전력 (W) 18 90
정격전류 (A) 2.3 2.3
회전수 (rpm) 3915 8300


ELECTRICAL DATA
RATED VOLTAGE 24 VDC
MAX OUTPUT CURRENT 3 A
OPERATING TEMPERATURE -20℃~ 85℃
MOTOR DRIVE FREQUENCY 20 KHz
SPEED CONTROL VOLTAGE 0 ~ 10 VDC


　　　　-Temperature : Working Air 0℃ to 40℃, Ambient Air 0℃ to 40℃.
　　　　- RPM can be controlled by the input voltage.
　　　　- When the blower is used for vacuuming, there is an approximate reduction of 5% in the performance.
　　　　- Hard Mounting cvan be made by clamping around the motor's AL casing.
　　　　- 2-wire power connection. (Yellow : (+) DC, Black : (-) DC), Improper connection will damage the blower.
　　　　- An external drive controller that controlls the motor speed comes with the blower.



MINI - H200 (DC 12V, DC 24V)


MINI-H200 전압
12V 24V
블로워 최대 풍량 (lpm) 247 500
최대 압력 (kPa) 6 17
소음기 적용 최대 풍량 (lpm) 220 470
최대 압력 (kPa) 6 16
소음 (dB) 56 56
모터 최대 소비전력 (W) 43 230
정격전류 (A) 4.3 4.3
회전수 (rpm) 4800 8900


ELECTRICAL DATA
RATED VOLTAGE 24 VDC
MAX OUTPUT CURRENT 10 A
OPERATING TEMPERATURE -55℃~ 175℃
MOTOR DRIVE FREQUENCY 22.5 KHz
SPEED CONTROL VOLTAGE 0 ~ 10 VDC


　　　　-Temperature : Working Air 0℃ to 40℃, Ambient Air 0℃ to 40℃.
　　　　- RPM can be controlled by the input voltage.
　　　　- When the blower is used for vacuuming, there is an approximate reduction of 5% in the performance.
　　　　- Hard Mounting cvan be made by clamping around the motor's AL casing.
　　　　- 2-wire power connection. (Yellow : (+) DC, Black : (-) DC), Improper connection will damage the blower.
　　　　- An external drive controller that controlls the motor speed comes with the blower.
