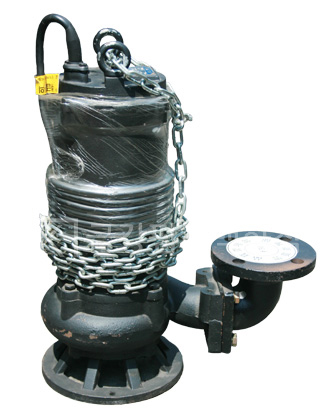

고양정오배수펌프

내부구조도

    NO NAME OF PARTS MATERIAL NO NAME OF PARTS MATERIAL
1 Stand GC200 10 Motor Frame GC200
2 Suction Cover GC200 11 Stator -
3 Casing GC200 12 Rotor -
4 Impeller GC200 13 Motor Shaft STS410
5 Oil Seal NBR 14

Upper Bearing

 -
6 Mechanical Seal SIC/SIC 15 Motor Bracket GC200
7 Bearing Housing GC200 16 Stuffing Box GC200
8 Lower Bearing - 17 Cabtyer Cable -
9 B/R Housing Cover GC200 18 Elbow GC200

특 징

  • SEMI-OPEN IMPELLER 사용
  • 펌프의 효율향상으로 경제적인 소비전력
  • 고양정에서 최고의 성능 발휘
  • Double Mechanical Seal을 사용하여 완벽한 방수기능
  • 자동탈착장치를 이용하여 신속하고 간단한 설치

용 도

  • 공장, 대형건물등의 오수 및 배수용
  • 지하상가 아파트단지 지하철의 오수 및 배수용
  • 기타 고양정 오수 및 배수용
  • 합병처리장 상수도 압송용
  • 분수 및 장식용 폭포수 배수용

제품사양

구 경
φ ㎜		 형 식
(Model)		 동 력 (HP) 동 력
(Kw)		 양 정
Head(M)		 유 량
Q(㎥/min)		 회전수
(RPM)		 중 량
㎏
50㎜ TSTD-08 1 0.75 10 0.16 3450 32
TSTD-15 2 1.5 15 0.25 3450 38
80㎜ TSTD-22 3 2.2 20 0.3 3450 51
TSTD-37 5 3.7 20 0.5 3450 77
TSTD-55 7.5 5.5 25 0.6 3450 89
100㎜ TSTD-75 10 7.5 30 0.8 3450 145
TSTD-110 15 11 35 1.0 3450 148
TSTD-150 20 15 42 1.0 3450 195
TSTD-190 25 19 50 1.0 3450 278
TSTD-220 30 22 60 1.0 3450 282
TSTD-300 40 30 75 1.0 3450 305
150㎜ TSTD-190 25 19 30 2.0 3450 303
TSTD-220 30 22 35 2.0 3450 308
TSTD-300 40 30 45 2.5 3450 325

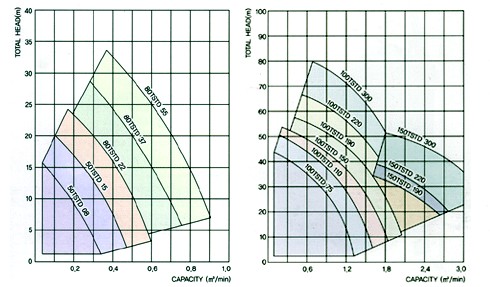

성능곡선도

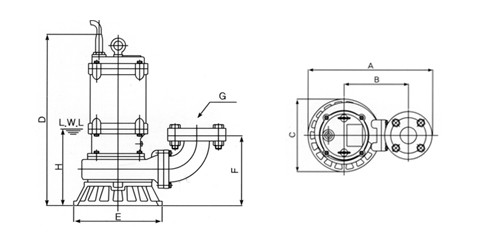

외형도 및 치수

형 식 A B C D E F G H
50TSTD-08 395 208 215 402 215 162 50 240
50TSTD-15 413 214 240 461 240 188 50 270
80TSTD-22 472 255 250 505 250 248 80 300
80TSTD-37 554 298 327 656 327 283 80 390
80TSTD-55 597 328 327 656 327 283 80 390
100TSTD-75 608 328 350 1000 350 306 100 600
100TSTD-110 608 328 350 1000 350 306 100 600
100TSTD-150 608 328 350 1000 350 306 100 600
100TSTD-190 700 390 405 1050 405 290 100 630
100TSTD-220 700 390 405 1050 405 290 100

630
100TSTD-300 700 390 405 1050 405 290 100 630
190TSTD-190 780 450 395 1110 395 360 150 660
220TSTD-220 780 450 395 1110 395 360 150 660
300TSTD-300 780 450 395 1110 395 360 150

660
