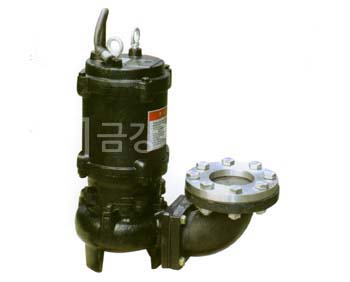

오수오물용볼텍스펌프

내부구조도

NO NAME OF PARTS MATERIAL NO NAME OF PARTS MATERIAL
1 Casing GC200 9 Rotor -
2 Impeller GC200 10 Stator -
3 Seal Chamber GC200 11 Motor Frame GC200
4 Mechanical Seal SIC/SIC 12 Motor Bracket GC200
5 Bearing Housing GC200 13

Upper Bearing

 -
6 Lower Bearing - 14 Stuffing Box GC200
7 B/R Housing Cocer GC200 15 Cabtyer Cable -
8 Motor Shaft STS410 16 Elbow GC200

특 징

  • SEMI-VORTEX IMPELLER 사용
  • 펌프의 효율향상으로 경제적인 소비전력
  • 토출경의 2/3 크기의 고형물 이송
  • Double Mechanical Seal을 사용하여 완벽한 방수기능
  • 자동탈착장치를 이용하여 신속하고 간단한 설치

용 도

  • 빌딩, 공장등의 고형물이 포함된 오수
  • 하수처리장 오수 이송용
  • 가축, 분뇨, 펄프 이송용
  • 고형물이 포함된 오수 오물 처리장

제품사양

구 경
φ ㎜		 형 식
(Model)		 동 력 (HP) 동 력
(Kw)		 양 정
Head(M)		 유 량
Q(㎥/min)		 회전수
(RPM)		 중 량
㎏
50㎜ TSTV-08 1 0.75 10 0.16 3450 32
TSTV-15 2 1.5 14 0.16 3450 35
80㎜ TSTV-22 3 2.2 12 0.4 3450 48
TSTV-37 5 3.7 18 0.4 3450 72
TSTV-55 7.5 5.5 22 0.4 3450 83
100㎜ TSTV-75 10 7.5 20 0.6 3450 140
TSTV-110 15 11 25 0.8 3450 158
TSTV-150 20 15 30 0.8 3450 165

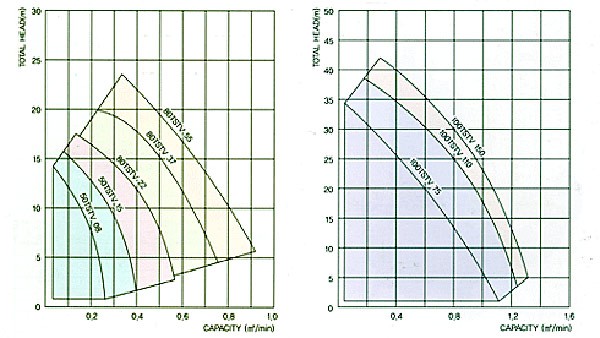

성능곡선도

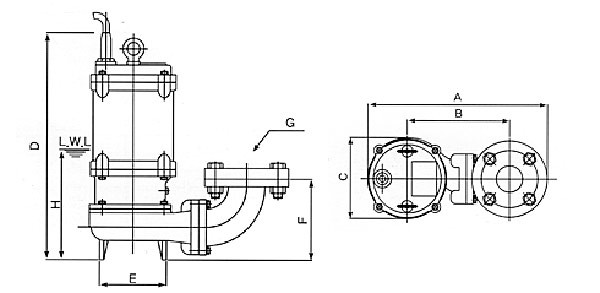

외형도 및 치수

형 식 A B C D E F G H
50TSTD-08 375 208 176 412 110 167 50 250
50TSTD-15 374 314 163 427 126 151 50 260
80TSTD-22 139 248 200 502 152 232 80 300
80TSTD-37 478 285 204 603 150 224 80 360
80TSTD-55 478 285 204 670 150 224 80 400
100TSTD-75 568 320 285 850 180 290 100 500
100TSTD-110 568 320 285 890 180 290 100 500
100TSTD-150 568 320 285 890 180 290 100 500
