직결 수봉식 진공펌프

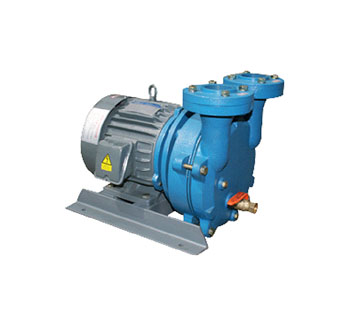

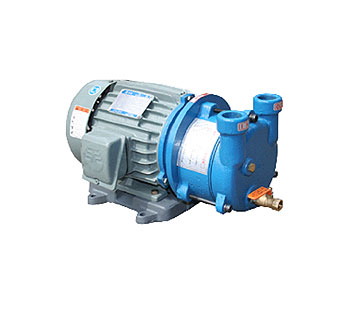

직결수봉식펌프 (KKWD 2 Series) 직결수봉식펌프 (KKWD 4 Series)
  • 진공도달도 우수 25torr
  • 흡입용량 증대안전운전 및 보수유지 감소
  • 베어링 브라켓트 - 기존 모타와 베어링카바의 단점을 보완 견고하며 정밀하게 가공 재구성
  • 메카니컬 씰(Mechanical Seal)
  • 체크밸브 장착

표준사양(KKWD  2 Series)

 모델명

(MODEL)

배기량

(L/Min)

최대진공도

(mmHg)

회전수

(R.P.M)

흡배기구

(mm)

냉각수

(L/Min)
 KKWD 2-2 550  735  3450  25A  10A
 KKWD 2-3 800  735  3450  25A  10A

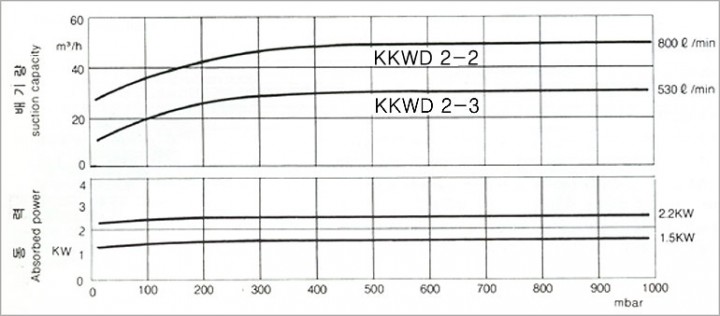

성능곡선도(KKWD  2 Series)

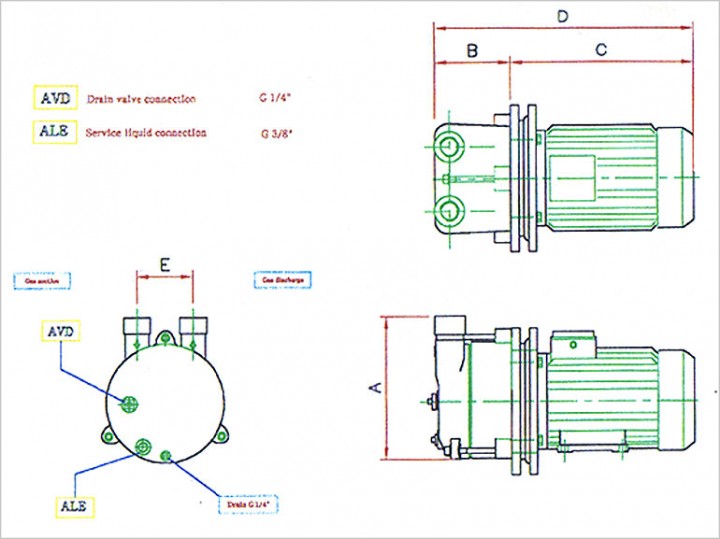

외형치수(KKWD  2 Series)

모델명
(MODEL)

A

B

C

D

E

AVD

ALE

흡입구

배기구

회전수

KKWD 2-2

220

120

290

410

110

8A

10A

25A

25A

3500

KKWD 2-3

220

135

290

425

110

8A

10A

25A

25A

3500

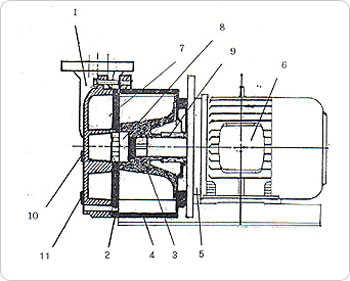

분해도(KKWD  2 Series)

분 류

부품명

1

CASING

2

PLATE

3

IMPELLER

4

IMPELLER HOUGING

5

BEARING HOUGING

6

MOTOR

7

VALVE

8

LOCK COVER

9

MECHANICAL SEAL

10

LEEK VALAE

11

LIQUID VALVE

표준사양(KKWD 4 Series)

모델명
(MODEL)

배기량
(L/Min)

최대진공도
( mmHg)

회전수
(R.P.M)

흡,배기구
(mm)

냉각수
(L/Min)

KKWD 4-3

1200

740

1750

50

15A

KKWD 4-5

1500

740

1750

50

15A

KKWD 4-7.5

2700

740

1750

50

15A

KKWD 4-10

3000

740

1750

50

15A

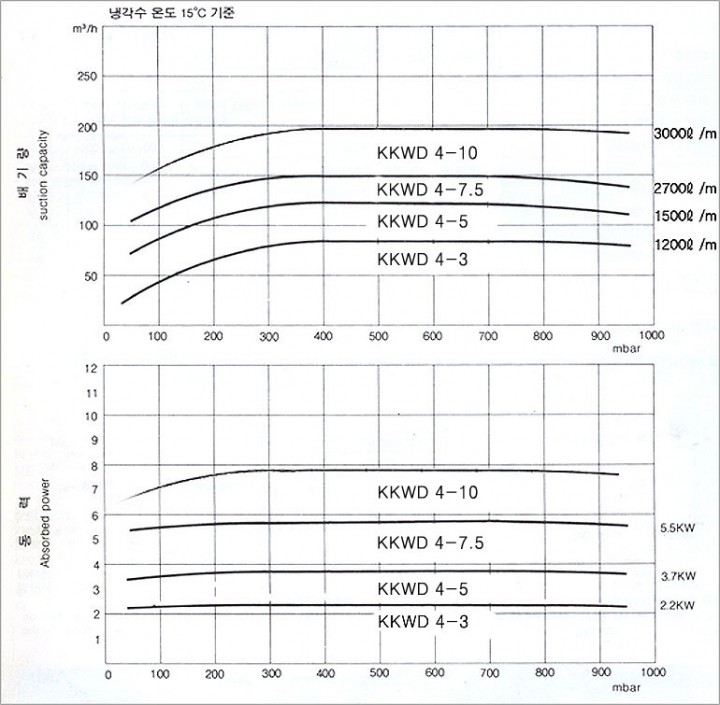

성능곡선도(KKWD 4 Series)

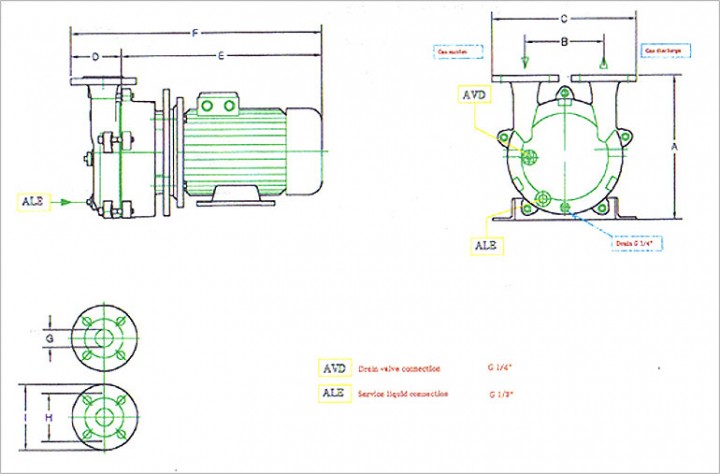

외형치수도(KKWD 4 Series)



모델명
(MODEL)

A

B

C

D

E

F

G

H

I

ALE

AVD

KKWD 4-3

330

180

330

120

350

470

50A

105

145

15A

8A

KKWD 4-5

330

180

330

120

410

530

50A

105

145

15A

8A

KKWD

4-7.5

350

180

330

120

500

620

50A

105

145

15A

8A

KKWD

4-10

350

180

330

120

555

675

50A

105

145

15A

8A

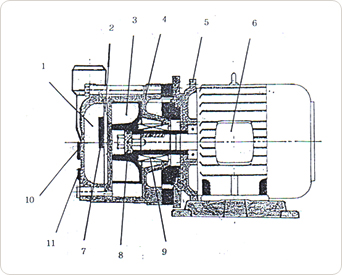

분해조립도(KKWD 4 Series)



분류

부품명

1

CASING

2

PLATE

3

IMPELLER

4

IMPELLER HOUGING

5

BEARING HOUGING

6

MOTOR

7

VALVE

8

LOCK COVER

9

MECHANICAL SEAL

10

LEEK VALAE

11

LIQUID VALVE
