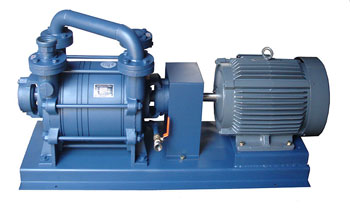

수봉식 진공펌프

특징

  • 수봉식 2단 압축 진공펌프이다
  • 재질의 선정이 용이하다
  • 부품의 호환성이 높아 유지관리가 쉽다
  • 저소음, 저진동

표준사양 (Standard Specifications)

모델명
(Model)

배기량
(L/Min)

최대진공도
(mmHg)

회전수
(R.P.M)

흡.배기구
(mm)

봉수량
(L/Min)

KKVPS-3

850

740

1750

40A

10A

KKVPS-5

1500

740

1750

40A

10A

KKVPS-7.5

2500

740

1750

40A

15A

KKVPS-10

3000

740

1750

40A

15A

KKVPS-15

5500

740

1750

50A

15A

KKVPS-20

6500

740

1750

50A

15A

KKVPS-25

8000

740

1750

50A

15A

KKVPS-30

11000

740

1750

80A

25A

표준재질

구성부품

표준재질

내산재질(option)

CASING

FC25

SUS304/316,SCS

IMPELLER

BC2..

SUS304/316

SHAFT

S45C

SUS316

COVER

FC25

SUS304/316.SCS

CENTER WALL

FC25

SUS304/316.SCS

BEAR. HOUGING

FC25

FC25

MECH.SEAL

F1-(NBR)

F1-(VITON)

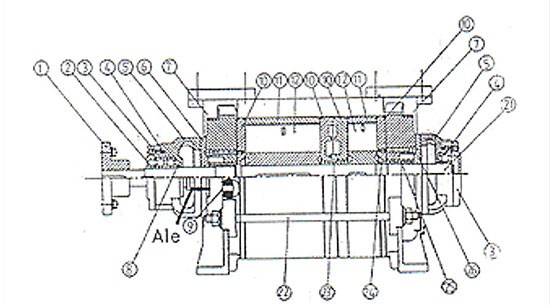

분해조립도


분류
부품명
분류
부품명
1
COUPLING
12
IMPELLER
2
LOCK NUT
21
SHAFT
3
BEARING COVER
22
CONNECT BOLT
4
BALL BEARING
23
BUSH
5
BEARING HOUGING
24
IMPELLER LOCK NUT
6
MECHANICAL SEAL
25
PACKING
7
CASING
26
DIL RING
8
STOPER
Ale
LIQUID CONNECTION
9
WATER IN LINE

10
CENTER WALL

11
IMPELLER HOUGING

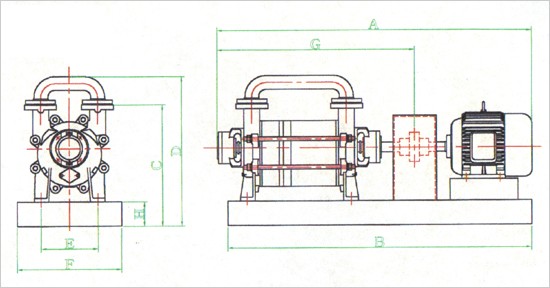

외형치수도

모델명
(MODEL)

A

B

C

D

E

F

G

H

흡입구

토출구

냉각수

진공도

KKVPS-3

875

820

350

420

170

250

495

60

40A

40A

10A

743mmhg

KKVPS-5

945

820

350

420

170

250

545

60

40A

40A

10A

743mmhg

KKVPS-7.5

1080

1050

390

470

200

360

600

60

40A

40A

15A

743mmhg

KKVPS-10

1140

1050

390

470

200

360

660

60

40A

40A

15A

743mmhg

KKVPS-15

1340

1220

460

580

240

430

700

60

50A

50A

15A

743mmhg

KKVPS-20

1410

1220

460

580

240

430

760

60

50A

50A

15A

743mmhg

KKVPS-25

1460

1270

460

630

240

430

810

100

50A

50A

15A

743mmhg

KKVPS-30

150

1350

540

660

280

365

850

100

80A

80A

25A

743mmhg
