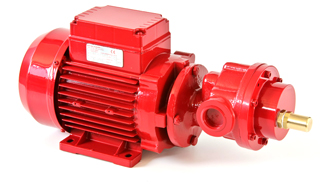

POMPECUCCHI "F" Series gear pump

실사진



인증서

 주요분야

오일, 당밀이송, 유압유, 풀, 레진(수지), 바니쉬, (니스),  지방산, 접착제, 폴리올, 폴리머, 샴푸,

간편사양

  • Capacity           :  0 ~ 42,000 l/hr
  • Max pressure     : 15 Kgf/cm2
  • Max temperature : -40도 ~ 200도
  • Materials           : cast iron , bronze, aisi 316
  • Viscosity           : 1 ~ 7,000cp

"F" 시리즈 기어펌프  FG-FZ-FX 는 중간 랜턴과 카플링으로 표준형 B3/B14 사이즈 모터와 71-80-90-100 체결되어 나옵니다. "F" 시리즈 기어펌프 모델은 FTG-FMG-FMX 가 나오며 연결 부위는 후렌지형 직결 커플링 타입 입니다.

Cast iron execution provides two motorization types :

  • FT  : one for max pressure of 5 bar
  • FM : one for max pressure of 10 bar
  • Motor : CE인증 내압방폭형은 옵션 추가시 가능합니다.

모델별 재질 특성표

Description
 Part no.
 FG-FTG-FMG FZ-FTZ-FMZ FX-FTX-FMX
Body 1 Cast iron G25 B14 Bronze Aisi 316
Cover 2 Cast iron G25 B14 Bronze Aisi 316
Gears 4-8 Acc hardened carbon Bronze B14UNI 5273 Aisi 316
Trees 9-30 Acc hardened carbon Aisi 316 Aisi 316
Bushings sup. 26-24 Sintered Sintered Sinter. / Ptfe
Mechanical seal. 14-15 ceramic /
graphite /
Vyton		 ceramic /
graphite /
Vyton		 ceramic /
graphite /
Vyton
Lid Seal 27
13		 aluminum aluminum Aisi 316
Lantern 33 aluminum aluminum aluminum
Coupling 32 aluminum aluminum aluminum
Bearing 28 6002-2Z 6002-2Z 6002-2Z
OR 153 12 nbr Vyton Vyton
OR 3275 (F5-25) 6 nbr Vyton Vyton
OR 13110 (F40-70) 6 nbr Vyton Vyton
Engine 3 - - -

펌프사양

Type
Flow[l/h]
[kW]
[rpm]
 Max pressure [BAR]
FM - F 5
300
0,26
1400
10
FT - F 10
600
0,26
1400
5
FM - F 10
0,37
10
FT - F 15
1000
0,37
1400
5
FM - F 15
0,55
10
FT - F 25
1500
0,55
1400
5
FM - F 25
0,75
10
FT - F 40
2500
0,75
1400
5
FM - F 40
1,1
10
FT - F 50
3000
1,1
1400
5
FM - F 50
1,5
10
FT - F 70
4200
1,5
1400
5
FM - F 70
2
10

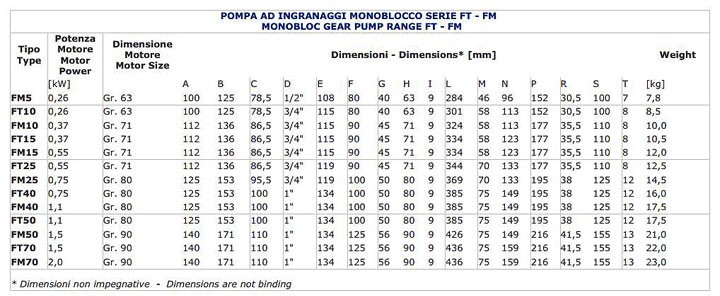

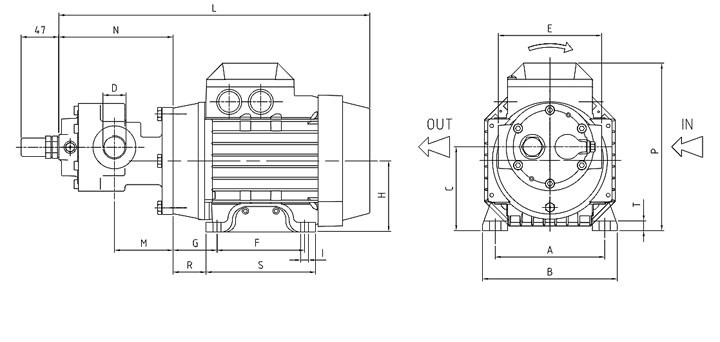

 외형도(direct type)

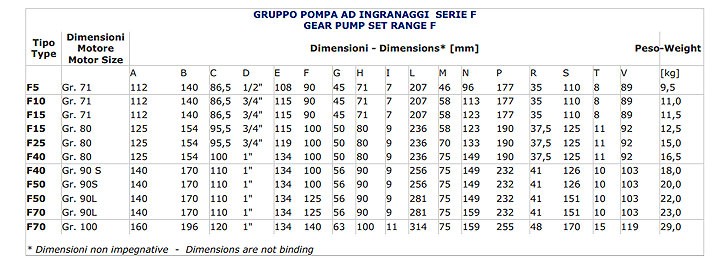

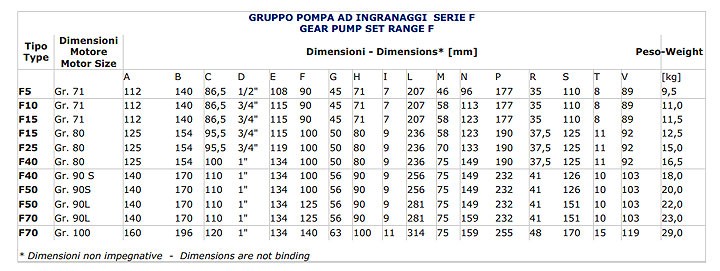

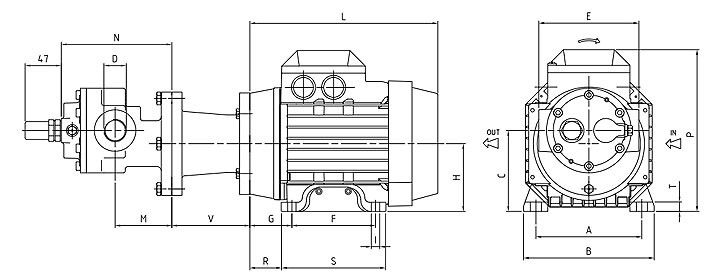

외형도(lantern type)

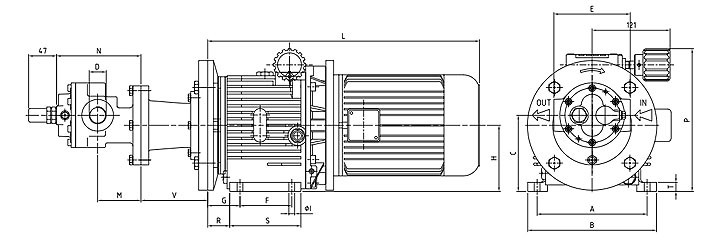

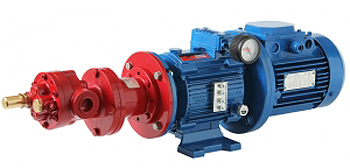

외형도(HYDRAULIC VARIATOR)

a
