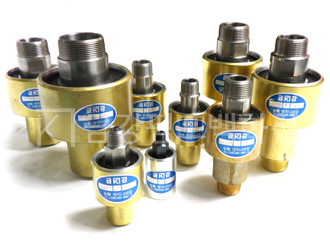

NO.2 ROTARY JOINT(WATER)

특 징

  • Carbon Bearing 을 사용하므로 무급유 상태로 사용할 수 있습니다.
  • 고온 고압에서 사용가능하며 내마모성이 우수합니다.
  • 구조가 비교적 간단하여 보수, 수리가 편리합니다.
  • 비교적 고속회전에서도 사용이 가능합니다.

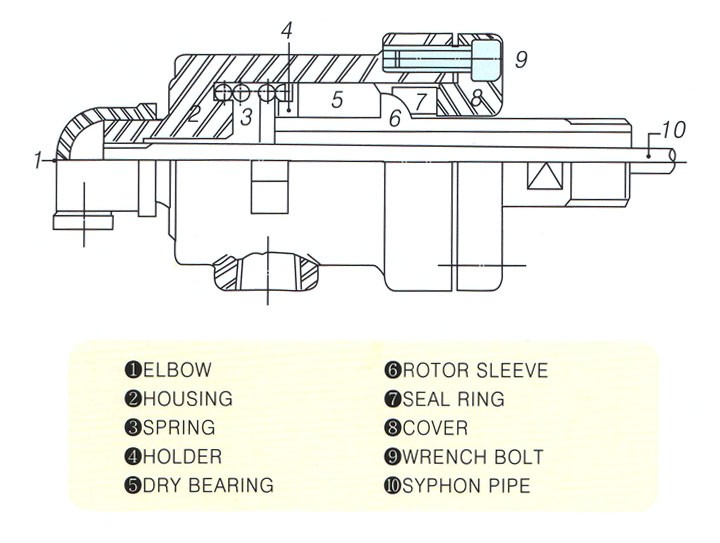

단면구조

용 도

분 야 주사용 설비
섬유, 염색공업 실린더 건조기, 레이욘 머신, 산포라이셔 등
제지, 펄프공업 초지드라이어, 카렌다로라, 골게트 머-신, 도공기 등
고무, 프라스틱공업 카렌다, 믹싱로라, 압축기, 냉각인출장치, 니다 등
제철, 제강공업 골든스트립 밀, 연속도금장치, 압연로라, 연속주조설비 등
인쇄공업 그라비아 인쇄기
화학, 약품공업 더블드라이어, 볼말 등
기타공업 드럼, 건조기, 연속가열로 등

제품사양

  • 최고사용온도 : 100도
  • 최고사용압력 : 10kgf/cm2
  • 최고회전수 : 6A ~ 25A :1,500 RPM , 32A ~ 40A : 1,000 RPM , 50A :  500 RPM

외형치수

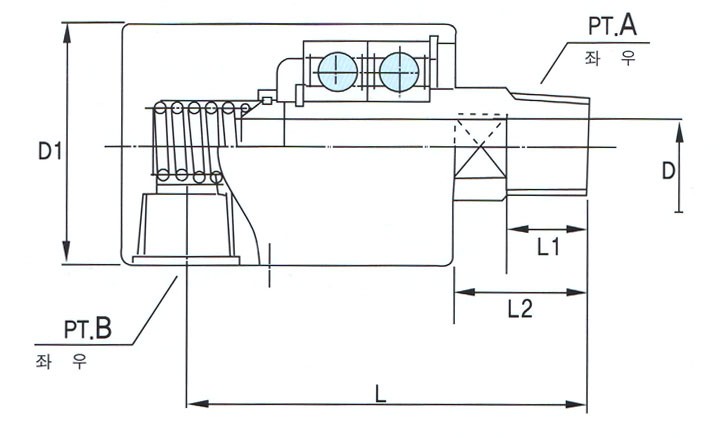

KR221



기호

사이즈

A B D D1 L1 L2 L
8A PT 1/4 PT 1/4 39  12  22  66
10A PT 3/8  PT 3/8 54  18  31  91
15A PT 1/2 PT 1/2  12  54  18  31  91
20A PT 3/4 PT 3/4  16  60  19  32  97
25A PT 1 PT 1  20  74  20  33  105
32A PT 1 1/4 PT 1 1/4  30  95  25  49  139
40A PT 1 1/2 PT 1 1/2  35  95  25  49  139
50A PT 2 PT 2  48  122  30  58  163
65A PT 2 1/2 PT 2 1/2  60  145  30  60  186

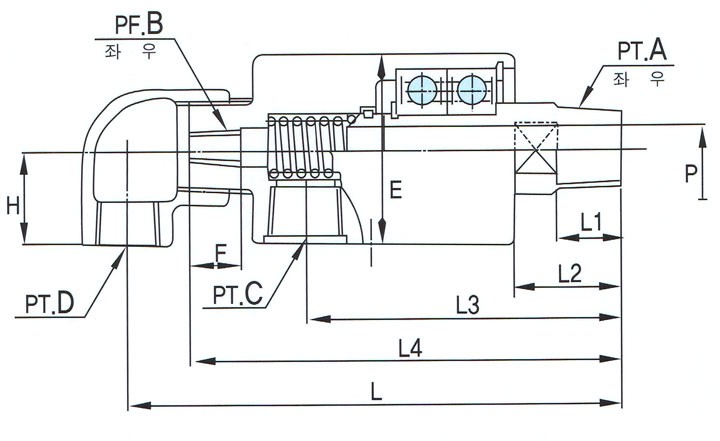

KR220

기호

  사이즈

A B C D P H F2 E L1 L2 L3 L4
15A PT 1/2 PF 1/8 PT 1/2 PT 3/8 12 24 28 54 18 31 91 136
20A PT 3/4 PF 1/4 PT 1/2 PT 3/8 16 26 31 60 19 32 97 154
25A PT 1 PF 3/8 PT 3/4 PT 1/2 20 30 38 74 20 33 105 162
32A PT 1/4 PF 1/2 PT 1 PT 3/4 30 40 43 95 25 49 139 200
40A PT 1/2 PF 3/4 PT 1 PT 3/4 35 40 43 95 25 49 139 200
50A PT 2 PF 1 PT 1 1/2 PT 1 48 61 51 122 30 58 163 235
60A PT 2 1/2 PTF 1 1/4 PT 2 PT 1 1/2 60 73 62 145 30 60 177 307

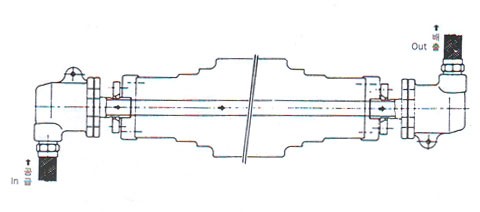

단식  - - - - 사용예 : • 제철기계 ROLL - -  - - -  • 제지용 CALENDER ROLL - - - - - • 프라스틱 냉각 인취 ROLL

비교적 작은 직경의 회전하는 ROLL, DRUM, CYLINDER 등에 사용되며 한쪽 방향에서 유체를 공급하여 반대쪽으로 배출합니다.

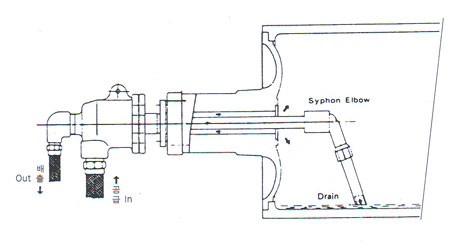

복식(내관고정식)  - - 사용예 : • PLASTIC CALENDER - - -  • 초지 DRYER - - - - • DOUBLE DRYER

회전하는 ROLL이나 DRUM, CYLINDER 등에 유체의 공급과 배출을 한쪽에서만 하는 경우에 사용됩니다. 배출용 내관은 로타리 죠인트 내부에 고정되어 있습니다.

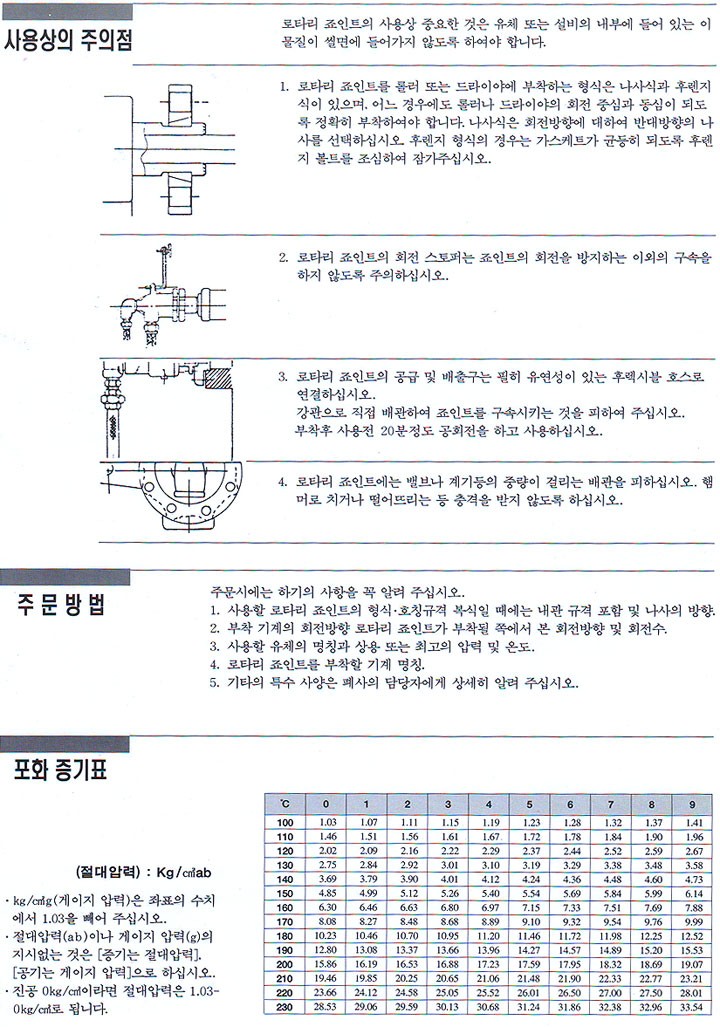

사용방법

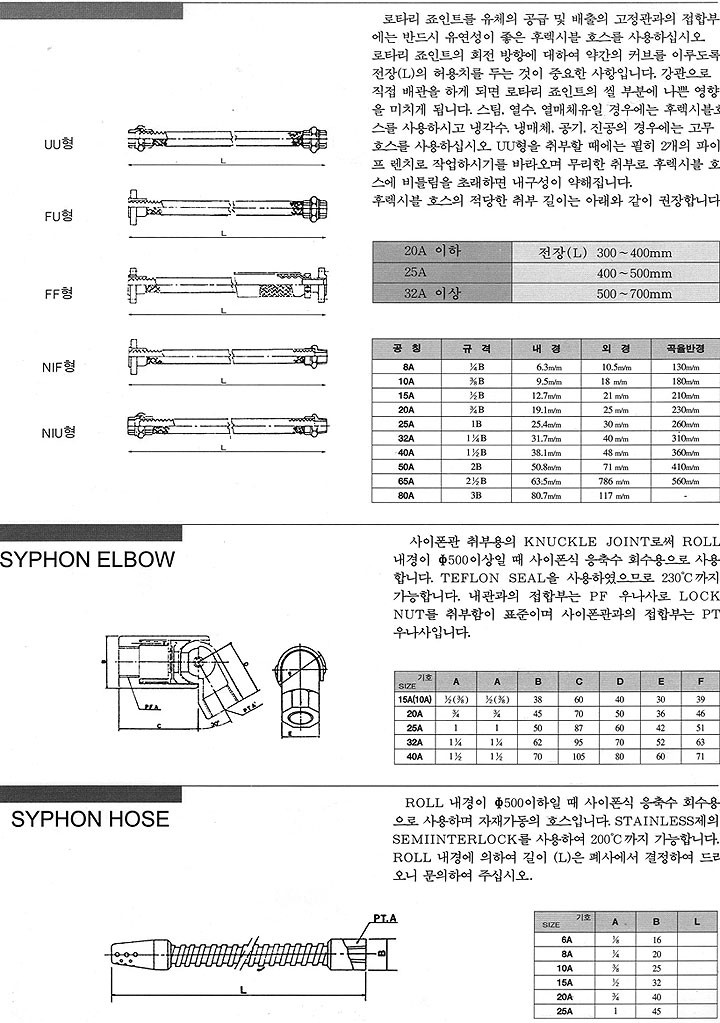

Flexible Hose
