특징 및 주의점
- 합리적인 설계로 간편하고 경제적인 수직형 정량펌프 입니다.
- 장시간 연속운전에도 뛰어난 내구성을 자랑합니다.
- 유효 조절 범위는 Stroke Length의 15~100% 입니다.
- 사용액의 온도는 HEAD 재질이 PVC일때는 0~50℃, SUS일때는 0-80℃입니다.
- 사용액의 점도는 KWS, KWM은 50cp 이하, KWA, KWB, KWC는 1000cp 이하입니다.
- 재질 선정시는 Chemical Resistance Table을 참조 하십시오.
- 상기 사양은 개량등의 이유로 예고없이 변경될 수 있습니다.
KW Series Capacity-Pressure Selection Table
| Model |
No. steoke
spm
|
Dis. capacity
I/min
|
Max. dis. pressure
kg/㎠
|
Motor
output
|
Joint Size |
| 50Hz |
60Hz |
50Hz |
60Hz |
| KWS |
20 |
48 |
58 |
0.04 |
0.05 |
10 |
0.2 |
KS 10K 15A |
| 21 |
96 |
116 |
0.08 |
0.1 |
| KWM |
20 |
48 |
58 |
0.16 |
0.2 |
| 21 |
96 |
116 |
0.41 |
0.5 |
| KWA |
20 |
48 |
58 |
0.8 |
1.0 |
7 |
KS 10K 20A |
| 21 |
96 |
116 |
1.7 |
2.1 |
5 |
| 30 |
48 |
58 |
1.4 |
1.7 |
6 |
| 31 |
96 |
116 |
2.9 |
3.5 |
5 |
| KWB |
40 |
48 |
58 |
3.4 |
4.1 |
7 |
0.4 |
KS 10K 25A |
| 41 |
96 |
116 |
6.8 |
8.2 |
4 |
| 50 |
48 |
58 |
4.5 |
5.5 |
6 |
| 51 |
96 |
116 |
9.1 |
11.0 |
4 |
| 60 |
48 |
58 |
6.6 |
8.0 |
7 |
0.75 |
| 61 |
96 |
116 |
13.3 |
16.0 |
16.0 |
| KWC |
51L |
96 |
116 |
17.0 |
20.5 |
3 |
KS 10K 40A |
| 61L |
96 |
116 |
20.0 |
25.0 |
| 71L |
96 |
116 |
25.0 |
30.0 |
1.5 |
| 81L |
96 |
116 |
29.0 |
35.0 |

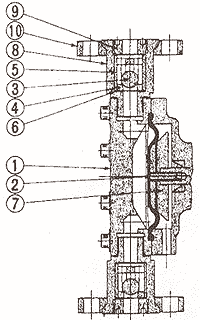

KW Series Standard Construction Materials
 |
| No. |
Symbol of material |
PVCE |
S7S7 |
S2S2 |
P4CE |
| Parts name |
| 1 |
Diaphragm head |
PVC |
SUS304 |
SUS316 |
PTFE |
| 2 |
Diaphragm |
PTFE/EPDM |
PTFE/EPDM |
PTFE/EPDM |
PTFE/EPDM |
| 3 |
Ball valve |
Ceramics |
SUS304 |
SUS316 |
Ceramics |
| 4 |
Valve seat |
PVC |
SUS304 |
SUS316 |
PTFE |
| 5 |
Ball guide |
PVC |
SUS304 |
SUS316 |
PTFE |
| 6 |
Gasket |
PTFE |
PTFE |
PTFE |
PTFE |
| 7 |
Back up plate |
SS41 |
SS41 |
SS41 |
SS41 |
| 8 |
Joint |
PVC |
SUS304 |
SUS316 |
PTFE |
| 9 |
Lock nut |
PVC |
SUS304 |
SUS316 |
PTFE |
| 10 |
Flange |
PVC |
SUS304 |
SUS316 |
PVC |
|
