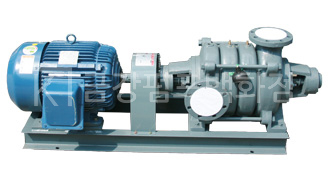

다단볼루트펌프

용 도

  • 소화전 및 스프링쿨러용, 고충건물급수용, 아파트 급수용, 상수도용, 보일러 보급수용, 관개용수, 농업용수용
  • 일반 양수용, 공업용수용, 토목공사용, 농업관개용, 배수용 기타(각종 플랜트용)

특 징

  • 금강펌프 다단 볼류트 펌프는 ISO 2858, KSB7501,JISB 8313 규격에 의하여 종류및 치수가 규격화되어 있으므로 어떠한 사양에서도 최고의 효율을 내는 경제적인 펌프를 선택할 수 있다.
  • 분해조립이 용이하고 설치작업이 간편합니다.

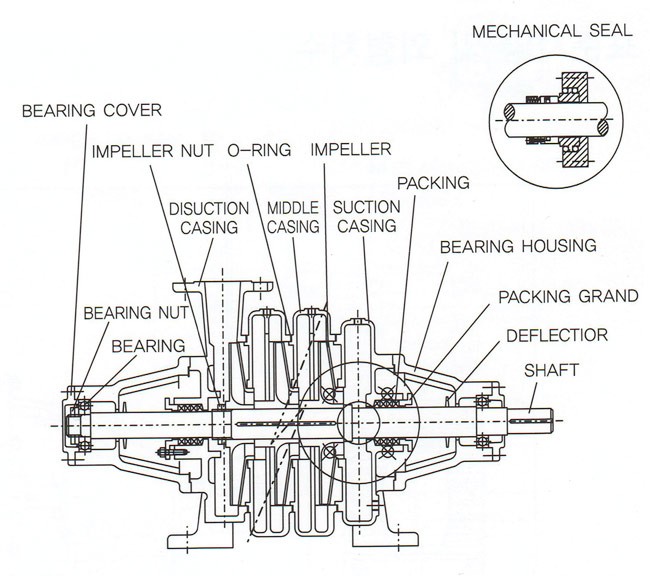

단면구조

축봉장치

밀폐 되어 있는 용기의 접합면에서 내용물이새지않게, 펌프고정부와 회전부사이의 틈에 누수를 막는 장치입니다.

Unbalanced seal
(Standard type)
Outside seal
Balanced seal
(Standard type)		 Gland packing
(Standard type)
1. M/Seal Type을 사용하면 누수를 완전히 차단합니다.
2. M/Seal Type은 Packing Type보다 동력소모를 1/3부터 1/6까지 동력소모를 현저히 줄여줍니다.



패킹형식(PACKING TYPE) 메카니컬씰형식(MECHANICAL SEAL)
 - 초기 설비비가 저렴함. - PACKING TYPE 보다 동력소모를 1/3부터 1/6 동력 소모를 현저히 줄여줍니다.
- 초기 설비비는 높지만 , 운전관리비가 저렵합니다.
- 누수를 완전히 차단합니다.

펌프재질

부품명/구분 기본재질(Standard)
 케이싱(CASING)
 임펠러(IMPELLER)
 주 축(SHAFT)
 축봉장치(SEALING)		  회주철 GC200
 회주철 GC200
 기계구조용탄소강재 SM45C
 패킹(GRAND PACKING)

※ SHAFT, IMPELLER, CASING, 특수재질가능

펌프최고사양

펌프형식(Model) DMV형
 최대토출량(MAX Capacity)  9.0㎥/min
 최대전양정(MAX Head)  80m
 사용온도(Temperature)  MAX90℃(90℃이상시특별주문제작)
 회전방향(Rotation)  구동축에서보아 시계방향
 회전수(Revoltion)  1750rpm은 (기타 rpm은 주문제작)
 플랜지(Flange standard)  KS B 1511
 (10Kg/㎠,RF형)

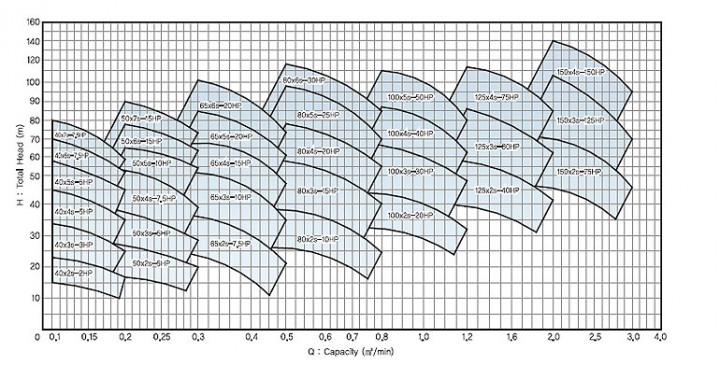

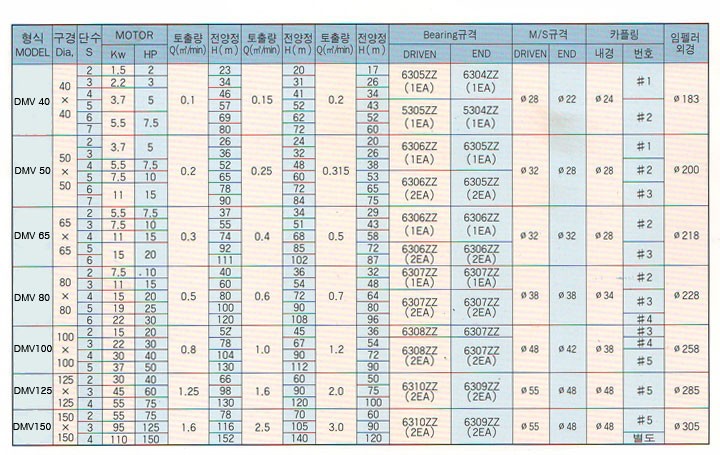

펌프표준사양

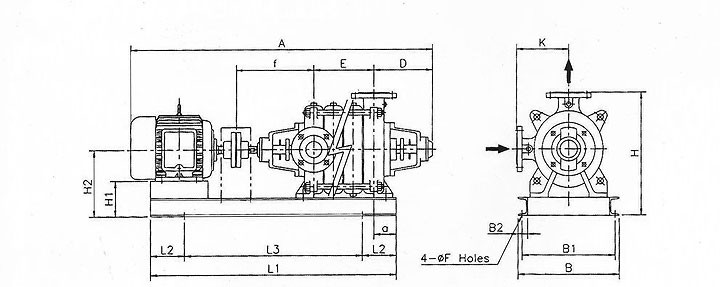

펌프 및 모터 외형치수



형식(Model) 구경(Dia) 단수(S) MOTOR 외형치수(Outline Dimensions)
Kw HP A a f E D L1 L2 L3 B B1 B2 H1 H2 H K F
 DMV40

40

x

40



 2 1.5 2 863  65  227  125  180  685  120  445  320  285  40  130  220  410  165   M16
3 2.2  3  945  65  227  179  180  775  120  535  320  285  40  108  220  410  165   M16
4  3.7    5   1025 65  227   233  180     830  120  590  320  285    40   108   220   410    165     M16
5 1079 287    885 120  645
6  5.5  7.5  1195 65   227  341   180  1020  150  720  330   295   40   88   220   410    165   M16
7 1249  395 1070  150  770  M16
 DMV50

 50

 x

   50

  2  3.7   5   1020  75   266   141  228   790 120  550  330   295   40   110    222  425   175     M16
 3  1080  201 850 120  610
 4 5.5 7.5  1202  75  266  261  228  985  150  685  330  295  40  90  222  425    175  M16
 5 7.5 10  1331  75  282  321  243  1060  150  760  330  295  40  90  222  425    175  M16
 6 11   15   1502  75   282   381  243   1230  170  890  390   345   50   87   247   450   175   M16
 7  1562  441   1290 170  950
 DMV65



 65

 x

   65

  2  5.5 7.5  1101  65  271  152  231  870  120  630  340  305  40  123  255  480  200  M16
3 7.5 10  1207  65  271  220  231  935  150  635  340  305  40  123  255  480  200  M16
4  11  15  1386  65  271  288  231  1140  150  840  390  345  50  120  280  505  200  M16
5  15    20   1528  65    286   356   246   1220  170  880   390    345   50    120    280   505     200  M16
6 1596 424    1285 170 945
 DMV80

80

x

  80

  2  7.5  10  1185  65  287  180  233  915  150  615  380  345  40  123  255  490  200  M16
3 11  15  1376  65  287  260  233  1125  150  825  400  355  50  120  280  515  200  M16
4 15  20  1584  65  329  340  275  1245  170  905  400  355  50  120  280  515  200  M16
5 19 25  1674 65  329  420  275  1350  170  1010  420  375  50  100  280  515 200 M16
6  22   30  1792  65  329  500  275  1430  170  1090  420  375  50  100  280  515  200  M16
 DMV100

   100

 x

   100

  2  15  20  1441  95  312  210  279  1130  150  830  420  375  50  140  300  550  220  M16
3 22  30  1621  95  332 330  301  1285  170  945  420  375  50  120  300  550  220  M20
4  30   40  1734  95  332  390  301  1390  170  1050  490  431  65  125  325  575  220  M20
5 37  50  1863  95  332  480  301  1480  170  1140  490  431  65  125  325  575  220  M20
 DMV125

125

x

  125

 2 30  40  1682  100  410  237  324  1335  170  995  490  431  65  150  350  650  265  M20
 3   45   60  1890  100  410  336  324  1475  170  1135  520  461  65  125  350  650  265  M20
4  55   75  2009  100  410  435  324  1575  200  1175  520  461  65  125  350  650  265  M20
 DMV150

150

x

 150

  2  55  75  1887  110  434  264  344  1460  170  1120  520  461  65  150  375  715  290  M20
3  95   125  2175  110  434  380  344  1670  200  1270  650  584  75  120  400  740  290  M20
4 110  150  2342 110  434  496  344  1850  200  1450  650  584  75  120  400  740  290  M20
