External Gear Pump ( 외치차 기어 펌프 )

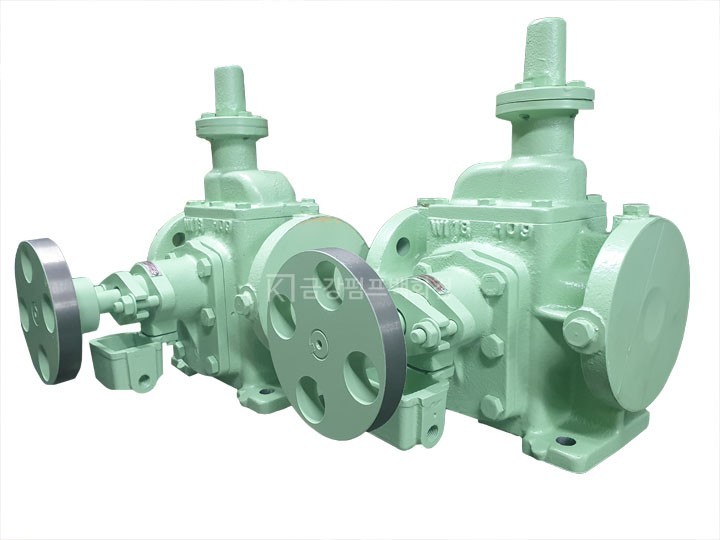

실물사진
![](/sources/valums-file-uploader-0c701eb/server/uploads/35b384def66f844379cf37045eee69f8.jpg)
용도 및 적용분야
윤활유, 연료유, 윤활성을 가지고 있는 액체
설계 및 구조적 특성
- 사용압력 : 6㎏/㎠ 까지이다
- 사용가능점도 : 5 ~ 2000cst
- 베어링 : 메탈 베어링내장식. 펌핑 액체로써 윤활
- 안전변 : 내장식. 추천 설정 압력은 총압력의 132%이며 최저 2.2㎏/㎠ 최고6.2㎏/㎠
- 축 씨일링 : 글랜드 팩킹 또는 미케니칼 씨일
- 펌핑 온도 : 일반적으로 70℃ 이하이다. (최고130℃)
- 플 랜 지 : KS또는 JIS 10 ㎏/㎠ (흡토출측 공통), 플랜지는 모두 평면 플랜지 임(FF)
- 회전수 :1 > 400cst 이내는 1800rpm 까지
2 > 500cst 이내는 1500rpm 까지
3 >1000cst 이내는 1200~1000rpm 까지
- 표준용량 : 표준용량 25.8cst (Rw, No.1,100초) 에서 계산하였으며, 전동기 회전수 슬립은 고려되어 있다.
- 25.8cst 이하 에서 용량을 유지하기위해서는 큰 싸이즈의 펌프를 선정하거나 회전수를 높여야 한다.
운전 데이터 사양
- 사용 유량 : 1 m³/Hr ~ 30 m³/Hr
- 사용 압력 : ~ 6 kg/cm²
- 흡입 구경 : ø32 mm ~ ø80 mm
- 회전 방향 : CW (구동측에서 펌프를 바라보았을 때 우회전)

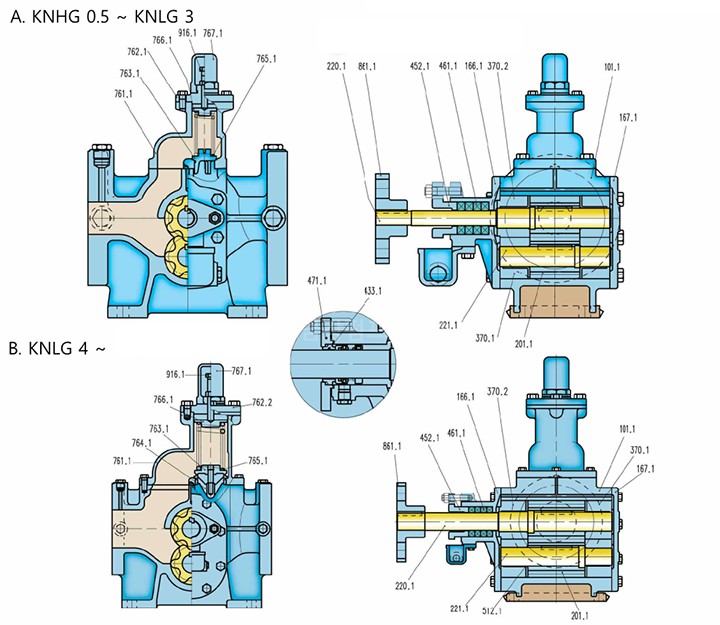

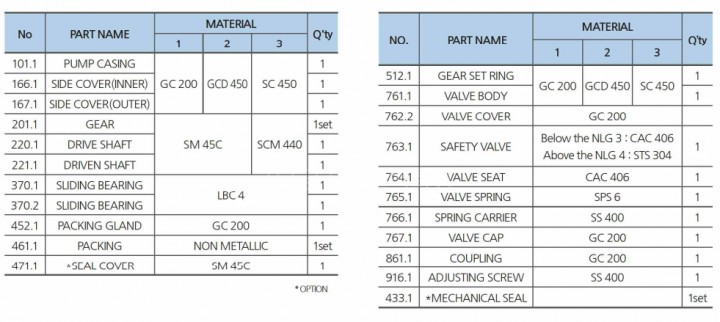

조립 단면도 및 재질 특성표
![](/sources/valums-file-uploader-0c701eb/server/uploads/a30245ed630cbc74450072c8bb029f19.png)
![](/sources/valums-file-uploader-0c701eb/server/uploads/4402beabbe685e0fe6646abaa958bc8b.png)

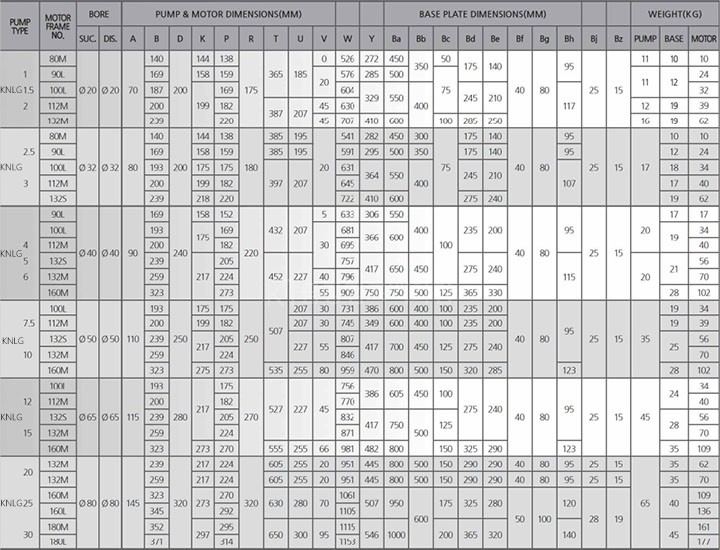

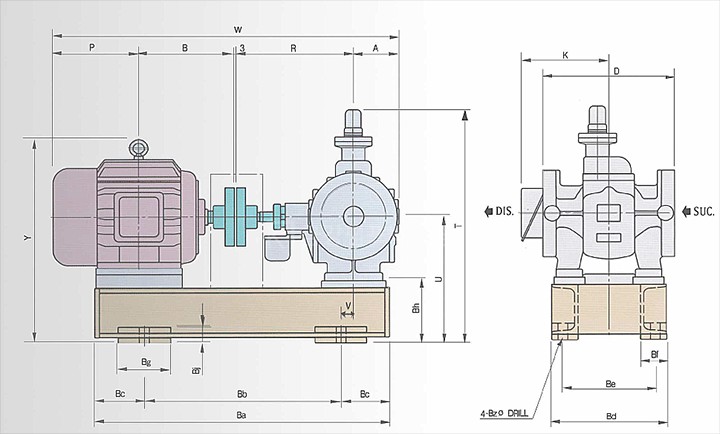

외형도
![](/sources/valums-file-uploader-0c701eb/server/uploads/7bc4d91559f97b8080a8968b4d367944.png)
![](/sources/valums-file-uploader-0c701eb/server/uploads/d6bcb342b3d4c7533b62fb2e5814a230.jpg)

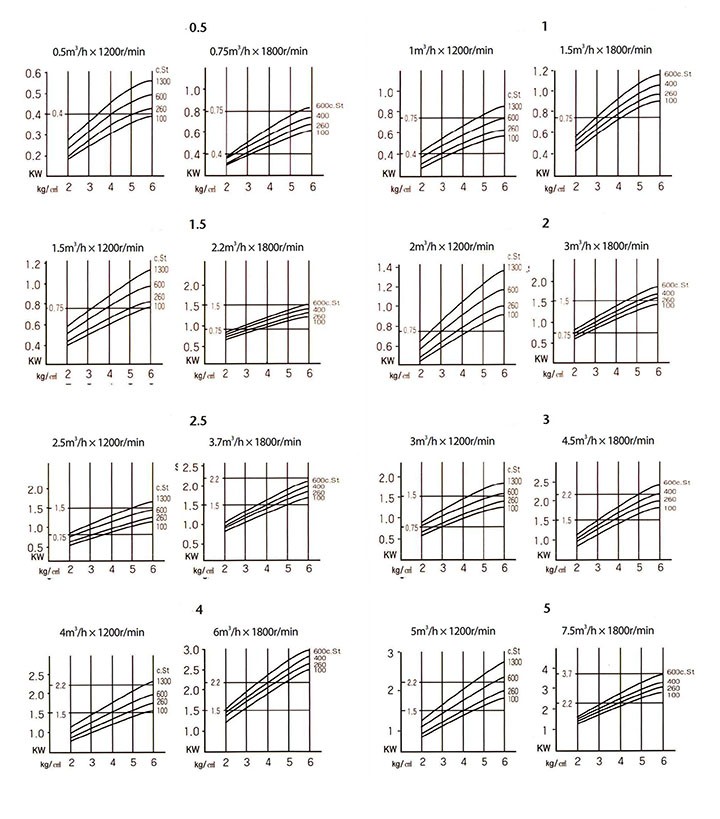

성능곡선도
![](/sources/valums-file-uploader-0c701eb/server/uploads/ce7be248a9869a74f852734e751b4f66.jpg)
