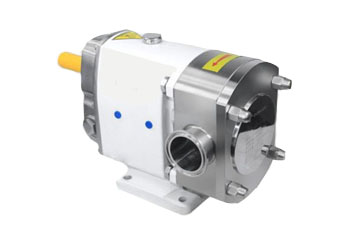

SANITARY LOBE PUMP ( SUS 316 )

특징

  • USA 3A 엄격한 기준하에 식품안전인증에 준하여 펌프 설계 되었습니다.
  • 저점도 액체 부터 고점도 액체까지 여러 다양한 분야에서 적용 가능합니다.
  • CIP(Cleaning In Place) 및 SIP(Sterilisation In Place) 시스템상 위생이 중요한 공정에 사용 적합합니다.
  • 표면 Polishing 작업으로 잔여물이 내부에 부착되지 않으며, 고온에 견딜수 있게 설계 하였습니다.

인증



3A (3-A Sanitary Standards Inc.)



3-A 위생표준협회, 미국낙농및 식품가공기계 인증 미국위생인증

FDA (Food and Drug Administration)

 FDA는 음식, 의약품, 화장품 및 의료기기 위생적이며 안정적인지를

 전세계적으로 가장 엄격한 기준으로 시판승인 결정 내립니다.

CE (Communaute Europeenne Marking)

 제품 또는 제조자가 유럽연합 집행위원회의 관련규정, 지침,

 필수요구사항등을 충족한다는인증 입니다.

ISO9001/2008

(International Organization for Standardization )

  국제 표준화기구 품질경영시스템 인증


재질

  • CASING : AISI 316L/ AISI 304
  • GASKET : EPDM ( FDA 177.2600)
  • Mechanical seal : SIC / SIC / EPDM
  • Internal surface : Ra < 0.6um
  • Exteranl surface finish : Mirror polishing

옵션


기본형

자켓타입

더블씰 타입 릴리프밸브타입
  • Mechanical seal : SIC/SIC/EPDM/ TC/TC/EPDM
  • Flushed single or double mechanical seal
  • Gaket : FPM(VITON), NBR, EPDM
  • Relife valve at the front cover or external by-pass
  • Built-in safety vale
  • End-face heat jacket
  • Complete heat jacket
  • Vertical or Horizontal

분해도



사 양

  • 최대유량 : 90m3/hr
  • 최대압력 : 12 bar
  • 최대온도 : 150도
  • 최대속도 : 1450 rpm

액체흐름도

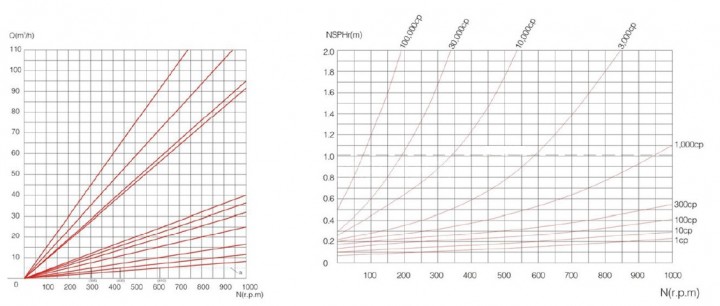

성능곡선도 (NPSHr)

 외형도



 Seires  B   C   D   E   G   I  J   K   L1   N   O   Q   R   OD   ID   d   d1
KUL KUR  KUL  KUR
KUL/KUR-20 183 229  123  100  95  311  260  46.5  153  100  115 118  144.5  96  194  50.5  25  22  12
KUL/KUR-23 183  229  123  100  95  315.5  264.5  46.5  153  100  115 118  144.5  96  194  50.5  35 22  12
KUL/KUR-25 183 229  123  100  95  325  274 46.5 153  100  115 118  144.5  96  194  64 47.8 22  12
KUL/KUR-30 212 271 149 125 125 432.5 357 56 186.5 125 172 8 181 179.5 116.4 230

64

47.8  22  12
KUL/KUR-35 212 271  149  125  125  438.5 363 56  186.5  125  172  181  179.5  116.4  230  77.5 59.5 28 12
KUL/KUR-55 212 271 149 125  125  443.5  368  56  186.5 125  172  181  179.5  116.4 230  91 66  28 12
KUL/KUR-60 212

271

149  125 125  447.5  372  56  186.5  125  172  181 179.5  116.4  230  91  72.2  28  12
KUL/KUR-70 276 390 224  193 194  525.5 439  76.5  284  208 207  172  238.5 135 332 91  72.2  42 18
KUL/KUR-80 276 390  224  193  194  525.5  439  76.5  284  208  207  172  238.5  135  332  106 72.2  42  18
KUL/KUR-100 276 390  224  193  194  534.5  448  76.5  284  208  207  172  238.5  135  332  119  97.6  42  18
KUL/KUR-125 276 390  224  193  194  548.5  462  76.5  284  208  207  172  238.5  135  332  144.5  125  42  18
