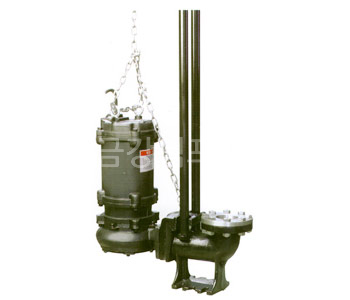

자동탈착장치

유의사항

  1. 배관 및 배선관계를 고려하여 맨홀의 위치를 선정합니다.
  2. 자동탈착장치의 치수를 참조하여 고려한 후 핏트의 배관쪽 벽에서 맨홀 끝까지의 치수를 설계하여야 합니다.
  3. 펌프의 크기에 맞는 맨홀의 크기를 정합니다.

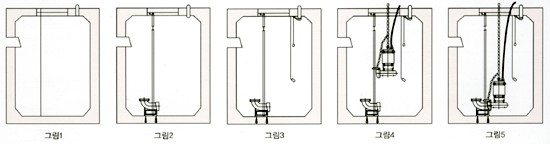

  4. 그림1과 같이 먼저 맨홀의 끝에서 가이드 파이프가 설치될 위치를 정합니다.
  5. 그림2와 같이 설치한 다음 기초 볼트를 조임하고 토출배관을 완전히 배관하십시오.
  6. 스냅 후로트를 설치하고 저수위는 핏트 바닥에서 약 1m정도로 하고 고수위 후로트 스위치는 핏트높이를 고려하여 적당한 위치에 설치 합니다.
  7. 가이드 파이프의 수직도와 토출곡관의 수직 수평도를 체크한 다음 앙카볼트와 배관의 팩킹을 확인하고 모든 확인이 완벽하게 되어 있으면 지상의 리프터를 이용하여 가이드 파이프가 안내하는대로 천천히 내립니다.
  8. 펌프 지중에 의하여 탈착장치가 완전히 고정되면 펌프에 매어달린 리프팅 체인이 떨어지지 않도록 그림5와 같이 맨홀 상부의 고리에 걸어 놓고 차후 수리점검시 인양할때에 이용하십시요.
  9. 자동제어 판넬에 스냅 후로트선을 연결하고 동력 케이블도 연결합니다. 이때 선의 연결부의가 물속에 잠기지 않도록 주의해야 하며 물속에 잠기면 누전 혹은 모타소손의 결과를 초래하니 유의하시기 바랍니다.
