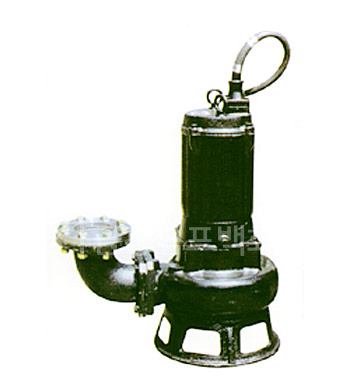

오수오물용커터펌프

내부구조도

NO NAME OF PARTS MATERIAL NO NAME OF PARTS MATERIAL
1 Stand GC200 10 Motor Shaft STS410
2 Suction Cover GC200 11 Rotor -
3 Casing GC200 12 Stator -
4 Impeller GC200 13 Upper Bearing -
5 Seal Chamber GC200 14

Motor Bracket

 GC200
6 Oil Seal NBR 15 Stuffing Box GC200
7 Mechanical Seal SIC/SIC 16 Stuffing Box Cover GC200
8 Bearing Housing GC200 17 Lower Bearing -
9 Motor Frame GC200 18 Elbow GC200

특 징

  • OPEN NON-CLOG IMPELLER 사용
  • 오수와 같이 유입되는 고형물을 소편으로 절단하므로 폐쇄의 염려 없이 양수 가능함
  • Double Mechanical Seal을 사용하여 완벽한 방수기능
  • 자동탈착장치를 이용하여 신속하고 간단한 설치

용 도

  • 합병처리장, 하수분료처리용
  • 병원, 목욕탕, 공장등의 잡배수 이송용
  • 소각장, 정수장, 오물처리용
  • 축사의 오수오물용

제품사양

구 경
φ ㎜		 형 식
(Model)		 동 력 (HP) 동 력
(Kw)		 양 정
Head(M)		 유 량
Q(㎥/min)		 회전수
(RPM)		 중 량
㎏
50㎜ TSTC-08 1 0.75 8 0.21 3450 39
TSTC-15 2 1.5 8 0.5 3450 51
80㎜ TSTC-22 3 2.2 10 0.4 3450 105
TSTC-37 5 3.7 12 0.5 3450 120
100㎜ TSTC-55 7.5 5.5 13 0.8 1750 195
TSTC-75 10 7.5 16 0.8 1750 205
150㎜ TSTC-110 15 11 20 0.8 1750 393
TSTC-150 20 15 22 1.2 1750 415

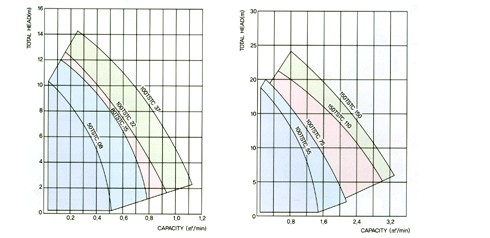

성능곡선도

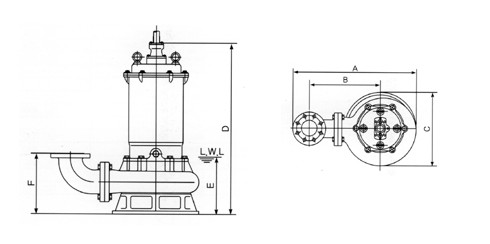

외형도 및 치수

형 식 A B C D E F
50TSTD-08 375 195 220 395 230 185
50TSTD-15 485 265 250 465 280 235
80TSTD-22 595 310 360 670 400 295
80TSTD-37 595 310 360 750 450 295
100TSTD-55 710 385 430 920 550 385
100TSTD-75 710 385 430 920 550 385
150TSTD-110 955 545 535 1075 640 485
150TSTD-150 955 545 535 1075 640 485
