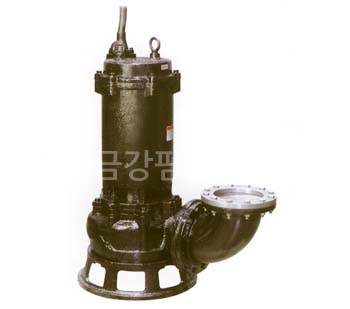

오수오물용대용량펌프

내부구조도

NO NAME OF PARTS MATERIAL NO NAME OF PARTS MATERIAL
1 Stand GC200 11 Stator -
2 Suction Cover GC200 12 Motor Frame GC200
3 Impeller GC200 13 Motor Bracket GC200
4 Casing GC200 14 Upper Bearing -
5 Oil Seal NBR 15

Stuffing Box

 GC200
6 Seal Chamber GC200 16 Stuffing Box Cover GC200
7 Bearing Housing GC200 17 Mechanical Seal SIC/SIC
8 B/R Housing Cover GC200 18 Lower Bearing -
9 Motor Shaft STS410 19 Elbow GC200
10 Rotor -

 특 징

  • ENCLOSE NON-CLOG IMPELLER 사용으로 큰 고형물 이송에 적합
  • 펌프의 효율향상으로 경제적인 소비전력
  • 저양성, 대유량의 넓은 사양 선택 가능
  • 자동탈착장치를 이용하여 신속하고 간단한 설치

용 도

  • 저지대 빗물펌프장의 침수방지 배수용
  • 대단위 공업용수 및 농업용수 취수용
  • 하수종말처리장 원수 및 처리수 이송용
  • 대유량의 양수장 및 생활용수 취수장
  • 양식장 및 양어장 용수 취수용

제품사양

구 경
φ ㎜		 형 식
(Model)		 동 력 (HP) 동 력
(Kw)		 양 정
Head(M)		 유 량
Q(㎥/min)		 회전수
(RPM)
150㎜ TSTB-110 15 11 15 2.5 1750
TSTB-150 20 15 20 2.5 1750
200㎜ TSTB-220 30 22 18 4.5 1750
TSTB-300 40 30 23 4.5 1750
300㎜ TSTB-220 30 22 9 10 1165
TSTB-300 40 30 12 10 1165
TSTB-370 50 37 15 10 1165
TSTB-450 60 45 18 10 1165
TSTB-550 75 55 21 10 1165
400㎜ TSTB-750 100 75 16 20 1165
TSTB-900 120 90 20 20 1165
500㎜ TSTB-1100 150 110 14 30 875
TSTB-1500 200 150 18 30 875

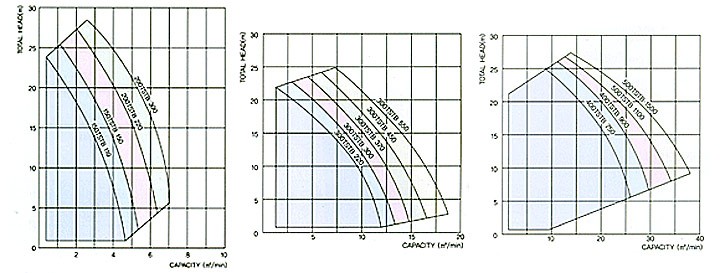

성능곡선도

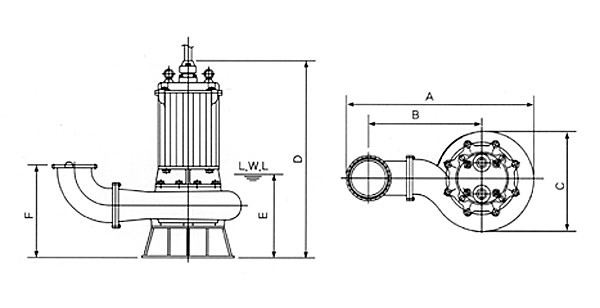

외형도 및 치수

형 식 A B C D E F
150TSTB-110 955 545 535 1075 640 485
150TSTB-150 955 545 535 1075 640 485
200TSTB-220 1240 705 750 1400 840 660
200TSTB-300 1240 705 750 1400 840 660
300TSTB-220 1240 705 750 1400 840 660
300TSTB-300 1240 705 750 1400 840 660
300TSTB-370 1350 790 750 1570 940 785
300TSTB-450 1350 790 750 1570 940 785
300TSTB-550 1350 790 750 1570 940 785
400TSTB-750 1780 1010 750 1820 1090 980
400TSTB-900 1780 1010 750 1820 1090 980
500TSTB-1100 2200 1280 1150 1980 1180 1060

500TSTB-1500

 2200 1280 1150 1980 1180 1060
