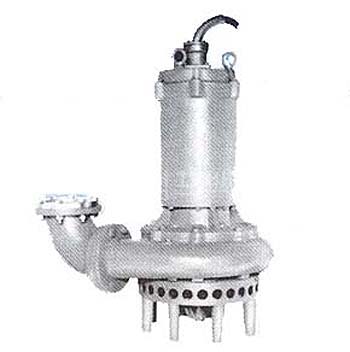

모래자갈 이송펌프

내부구조도

No Name of parts Material Q'ty No Name of parts Material Q'ty
1 CAB TYRE CABLE - 10M 16 EYE BOLT SS400 3EA
2 STUFFING BOX GC200 1EA 17 STATOR S-60 1EA
3 UPPER BEARING STB2 1EA 18 ROTOR S-60 1EA
4 MOTOR BRACKET GC200 1EA 19 LOWER BEARING STB2 2EA
5 MOTOR FRAME GC200 1EA 20 OIL TURBINE OIL
6 MOTOR SHAFT SCM440 1EA 21 MECHANICAL SEAL TUNGSTEN CARBIDE 1EA
7 BEARING COVER GC200 1EA 22 FLANGE SS400 1EA
8 BEARING HOUSING GC200 1EA 23 ELBOW GCD500 1EA
9 WATER SHAMBER GC200 1EA 24 OIL BOLT SS400 1EA
10 OIL SEAL N.B.R 3EA 25 SLEEVE SCM400 1EA
11 PUMP CASING H-CR 1EA 26 IMPELLER DISK SCCRM3 1EA
12 IMPELLER H-CR 1EA 27 DELIVERY COVER H-CR 1EA
13 SUCTION COVER H-CR 1EA 28 CONNECTIVE SCM440 1EA
14 STAND SS400 1EA 29 CUTTER FAN H-CR 1EA
15 PROTECTED N.B.R 1EA

 적 용

  • 레미콘 공장의 자갈 모래이송
  • 석산 공사장의 모래 채취
  • 항만, 하천공사의 준설작업

용 도

  • 모래자갈용

제품사양

구경(mm) 형식(model) 출력(kw) 전양정(m) 토출량
(㎥/min)		 회전속도(rpm) 중량(weight)
100 SJGPT-4-150 15 15 2 1200 380
SJGPT-4-220 22 15 2.5 1200 400
150 SJGPT-6-220 22 15 3.2 1200 480
SJGPT-6-300 30 18 3.2 1200 510
SJGPT-6-370 37 20 3.2 1200 600
SJGPT-6-450 45 15 5 1200 630
200 SJGPT-8-550 55 15 6 1200 720
SJGPT-8-750 75 20 8 900 750
250 SJGPT-10-750 75 25 8 900 880

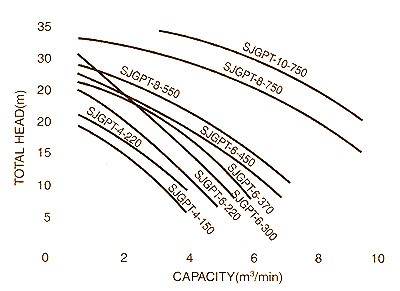

 성능곡선도

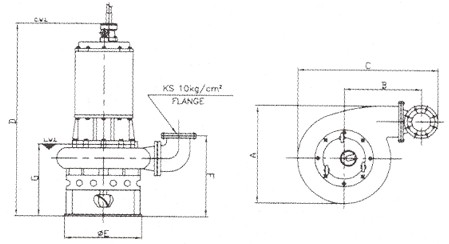

외형도 및 치수



MODEL A B C D E F G
SJGPT-4-150 540 375 860 1140 400 475 460
SJGPT-4-220 650 400 930 1200 500 500 480
SJGPT-6-220 650 400 920 1200 500 500 480
SJGPT-6-300 700 300 1100 1400 550 575 560
SJGPT-6-370 700 300 1100 1400 550 575 560
SJGPT-6-450 700 300 1100 1400 550 575 560
SJGPT-8-550 700 300 1100 1400 550 575 560
SJGPT-8-750 800 350 1300 1600 550 600 580
SJGPT-10-750 800 350 1300 1600 550 600

580
