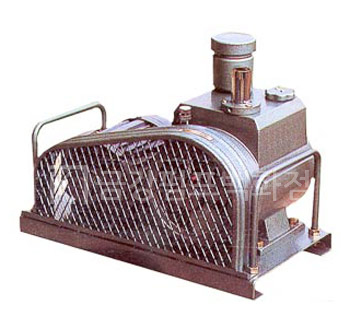

오일로타리 진공펌프 (DROV/DRTY-TYPE)

특 징

  • 유회전 1단 진공펌프 DROV-TYPE
    • 로타리 베인(Rotary Vane)1단형으로 효율이 우수하며 사용범위가 광범위.
    • 소음진동이 적고 보수 점검이 용이
    • 체계적인 설계와 정밀 가공으로 내구성이 크고 부품의 호환성이 양호
  • 유회전 2단 진공펌프 DRTY-TYPE
    • 로타리 베인(Rotary Vane)2단형으로 가스밸러스트가 장착되어 고진공에서의 효율이 우수
    • 소음진동이 적고 보수 점검이 용이
    • 내구성이 크고 취급관리가 용이

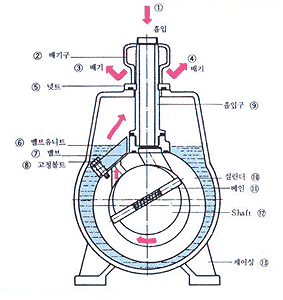

 작동원리도

작동원리

# DROV-Type
로타(Rotor) 베인(Vane) 및 실린더(Cylinder)로 구성되어 있으며, 의 의 의 중심과 실린더의 중심은 편심되어 있습니다.
베인은 실린더 내면에 밀착된 상태로 돌며, 베인과 베인 사이에 공간(Cell)은 용적이 변하게 됩니다.
이때 베인이 흡기부와 배기부를 순차적으로 회전하며, 흡입, 압축, 배기를 반복하여 흡기부에 진공을 형성하게 됩니다.

# DRTV-Type
로타(Rotor) 베인(Vane) 및 실린더(Cylinder)로 구성되어 있으며, 로타의 중심과 실린더의 중심은 편심되어 있습니다. 베인은 실린더 내면에 밀착된 상태로 돌며, 과 과 과 베인사이에 공간(Cell)은 용적이 변하게 됩니다.
이때 베인이 흡기부와 배기부를 순차적으로 회전하며, 흡입,압축,배기를 반복하여 흡기부에 진공을 형성하게 됩니다. 2차 실린더와 베인 로타가 동일한 작용을 하며 고진공을 형성한다.

표준사양

# DROV-Type

MODEL

배기속도

돌달진공도

회전수

소요동력

구경
(L/MIN) (TORR) (R.P.M) (KW) (MM)
DROV-150 150 5X10½ 600 0.4 25
DROV-200 200 5X10½ 600 0.4 25
DROV-300 300 5X10½ 600 0.75 25
DROV-600 600 5X10½ 600 1.5 32



# DRTV-Type

MODEL

배기속도

돌달진공도

회전수

소요동력

구경
(L/MIN) (TORR) (R.P.M) (KW) (MM)
DRTV-180 180 5X10¼ 600 0.4 25
DRTV-300 300 5X10¼ 600 0.75 25
DRTV-600 600 5X10¼ 600 1.5 40

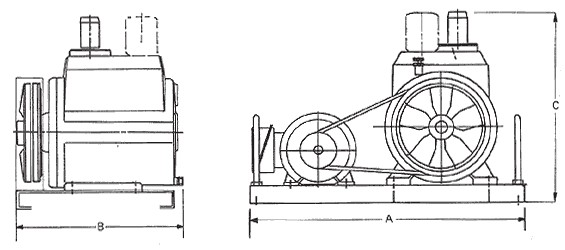

 외형도·치수

 # DROV-Type

MODEL
 A B C
DROV-150 420 260 330
DROV-200 420 270 330
DROV-300

450

 280 360
DROV-600 550 320 410


# DRTV-Type

MODEL
 A B C
DRTV-180 490 275 350
DRTV-300 550 310 380
DRTV-600

610

 370 430
